So fügen Sie Stecker für Punkt-zu-Punkt-Verdrahtung hinzu

Verwenden Sie Stecker einfügen aus Ihrer Ortsansicht, um eine Liste mit Steckerdrähten aus Inventor zu verknüpfen, und platzieren Sie dann die Stecker in der AutoCAD Electrical-Toolset-Zeichnung

1. Klicken Sie auf Registerkarte ProjektGruppe ProjektwerkzeugeManager. Finden

2. Klicken Sie im Projekt-Manager auf die Registerkarte Ortsansicht.

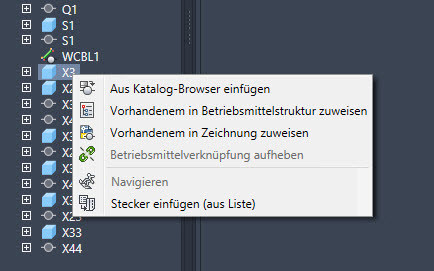

3. Klicken Sie in der Registerkarte Ortsansicht mit der rechten Maustaste auf das Inventor-Bauteil, und wählen Sie Stecker einfügen (aus Liste).

   Anmerkung: Das Inventor-Bauteil muss entweder ein Steckerkategorie-Betriebsmittel oder ein nicht kategorisiertes Betriebsmittel sein; andernfalls ist die Option nicht aktiviert.
4. Definieren Sie im Dialogfeld Steckerauswahl die Stecker, die in die Zeichnung eingefügt werden sollen. Wenn der Stecker platziert ist oder früher im Projekt platziert wurde, wird ein 'x' in der Spalte Platziert angezeigt.
   • (Optional) Geben Sie an, ob der Stecker mit einem festen Anschlussabstand erstellt oder komprimiert bzw. gedehnt werden soll, um die Anschlüsse an die zugrunde liegenden Drahtkreuzungen anzupassen.
   • (Optional) Geben Sie an, ob der gesamte Stecker auf einmal oder manuell Anschluss für Anschluss eingefügt werden soll, mit der Option, Abstandhalter einzufügen oder den Stecker in zwei oder mehr Teile aufzuteilen.
   • (Optional) Klicken Sie auf die Schaltflächen Drehen oder Umdrehen, um die Darstellung des Verbindersymbols zu ändern.
   • (Optional) Klicken Sie auf Details, um weitere Optionen zur Definition von Einstellungen wie Größe, Form und Anzeige der parametrisch erstellten Symbole zu erhalten.
5. Wählen Sie die einzufügenden Stecker aus der Liste aus, und klicken Sie auf Einfügen.
6. Klicken Sie für jeden Stecker auf den Einfügungspunkt in der Zeichnung.
7. Wählen Sie im Dialogfeld Steckerauswahl weitere Stecker zum Einfügen aus, und platzieren Sie diese in der Zeichnung.
8. Klicken Sie auf Verdrahten, wenn alle Stecker in der Zeichnung platziert sind.
   Anmerkung: Sie können die Stecker in der Zeichnung platzieren und Drähte zu einem späteren Zeitpunkt hinzufügen. Wenn Sie Drähte hinzufügen möchten, öffnen Sie das Dialogfeld Steckerauswahl, und klicken Sie auf Verdrahten.
