Verknüpfen Sie ein AutoCAD Electrical-Toolset-Projekt mit einem Inventor-Projekt zwecks Datenaustausch und Interoperabilität.
Das elektromechanische Projekt integriert die mechanische und elektrische Disziplin in einer kollaborativen, verbundenen Designoberfläche für die Produktentwicklung und ermöglicht damit paralleles Arbeiten in einer Echtzeitumgebung. Sie können Ihre
AutoCAD Electrical-Toolset- und Inventor-Projekte miteinander verbinden, indem Sie eine elektromechanische Verknüpfungsdatei erstellen. Sie können die elektromechanische Verknüpfungsdatei in einem freigegebenen Ordner im Netzwerk speichern, auf den
AutoCAD Electrical-Toolset- und Inventor-Benutzer zugreifen können. Nachdem die Verbindung hergestellt ist, können Sie den Datenaustausch per Synchronisierung zwischen
AutoCAD Electrical-Toolset- und Inventor-Konstruktionen initiieren.
Verknüpfte Projekte bieten folgende Möglichkeiten:
- Verknüpfen einer 2D-Stromlaufplandarstellung mit einem 3D-Modell
- Synchronisieren von Projektdesigndaten in Echtzeit
- Anzeigen physikalischer Eigenschaften wie Drahtlängen in AutoCAD Electrical-Toolset für einfacheres Abschätzen der tatsächlichen Drahtlänge
- Anzeigen und Vergleichen von Mechanical-Benutzern definierter Attribute mit in AutoCAD Electrical-Toolset definierten Attributen für den Abgleich logischer und physikalischer Betriebsmitteleigenschaften
- Exportieren von Betriebsmitteln, Drähten und Verbindungsdetails in das Microsoft® Excel-Format zum schnellen Erstellen von Berichten
- Automatisches Verlegen der Drähte und Kabel in Inventor auf Grundlage der in AutoCAD Electrical-Toolset definierten Verbindungen
Um die Betriebsmittel- und Verdrahtungsdaten für die verknüpften Projekte anzuzeigen und die Daten stets zu synchronisieren, verwenden Sie Folgendes:
- Registerkarte Ortsansicht im Projekt-Manager in AutoCAD Electrical-Toolset
- Ortsansicht in Inventor
Synchronisierung

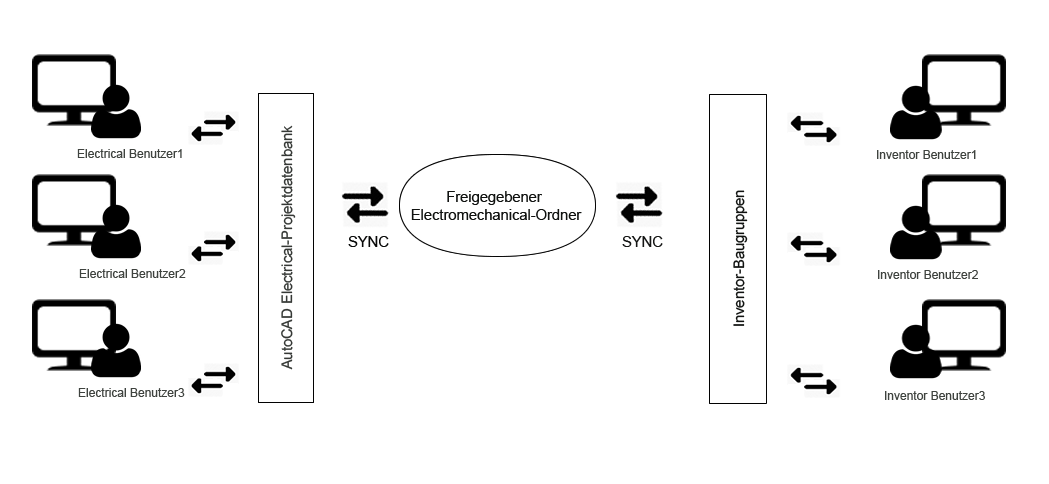

Mit dem elektromechanischen Projekt verwalten und pflegen Sie die Datenintegrität zwischen AutoCAD Electrical-Toolset- und Inventor-Projekten durch Synchronisierung. Bei der Synchronisierung von elektromechanischen Projekten wird während des Datenaustauschs eine beidseitige Aktualisierungsstrategie verwendet. Im Fall von AutoCAD Electrical-ToolsetBenutzern werden zuerst die Inventor-Daten abgerufen und die Betriebsmittel-Strukturansicht aktualisiert. Anschließend werden die AutoCAD Electrical-Toolset-Daten an Inventor übertragen. Die Synchronisierung schlägt fehl, wenn Sie nicht mit dem Netzwerk verbunden sind und die Verbindung zur Dateiverknüpfung unterbrochen ist. Sie können die Arbeit an Ihren Zeichnungsdateien jedoch offline fortsetzen und die Registerkarte Ortsansicht zum Verwalten der Betriebsmittel verwenden. Sie können die Offline-Arbeit später synchronisieren, nachdem Sie die Verbindung mit der Verknüpfungsdatei im Netzwerk wiederhergestellt haben.
Wiederverwenden
Beim Arbeiten in einer kollaborativen, verbundenen Umgebung ist die Wiederverwendung vorhandener Projekte gängige Praxis. Sie können Ihr verknüpftes elektromechanisches Projekt wiederverwenden, indem Sie das Projekt kopieren. Erstellen Sie dazu eine neue elektromechanische Verknüpfungsdatei für das kopierte Projekt, oder korrigieren Sie die Daten in der kopierten elektromechanischen Verknüpfungsdatei.
Betriebsmittelstruktur
Zeigt eine Liste der Vorgabebetriebsmittel, -klemmen, -SPS-Module, -stecker -und kabelbezeichnungen. Der oberste Knoten in der Strukturansicht steht für das gesamte Projekt. Jeder Knoten unter dem Projekt stellt einen Anlagenwert dar. Die Knoten unter jeder Anlage stellen die Ortswerte innerhalb dieser Anlage dar.
Die verschiedenen Gerätetypen werden in der Betriebsmittelstruktur unterschiedlich dargestellt. Beim Einfügen von elektrischen Betriebsmitteln wird empfohlen, eindeutige Namen (Anlagenbezeichnung, Ortsbezeichnung und Betriebsmittelkennzeichnung), Anschlüsse und Klemmennummern zu verwenden. Wenn Sie beispielsweise Kabelbezeichnungen in einer Zeichnung verwenden, die doppelte Werte für die Kabelkennzeichnung enthält, kann es in der Betriebsmittel-Strukturansicht und auf der Registerkarte Verbindungen zu unerwartetem Verhalten des Betriebsmittels kommen. Dies tritt häufiger bei Klemmen und Kabelbezeichnungen in der Ortsansicht auf.
- Vorgabebetriebsmittel
BMK-Wert. Erweitern Sie es, um zugeordnete Anschlussbezeichnungen anzuzeigen.
- Klemme
-
Betriebsmittelkennzeichnung: Klemmennummer. Eine Klemme mit mehreren Ebenen enthält Klemmenummern, die alle durch ein Komma getrennt sind. Erweitern Sie es, um die Beschreibung der Ebenen anzuzeigen.
Anmerkung: Bei Klemmen, die die Drahtnummer übernehmen, wird die Drahtnummer anstelle einer Klemmennummer angezeigt.
- SPS-Ordner
BMK-Wert. Erweitern Sie es, um die einzelnen Anschlussbezeichnungen und Adressenwerte anzuzeigen.
- Stecker
Auf zwei Zeilen verteilter BMK-Wert mit einer Zeile für den Stecker und einer Zeile für die Buchse. Erweitern Sie es, um die Anschlussbezeichnungen anzuzeigen.
- Kabel
BMK-Wert:
- Untergeordnet
- Ein untergeordnetes Betriebsmittel ist so lange nicht in der Struktur enthalten, bis das übergeordnete Betriebsmittel eingefügt wird.

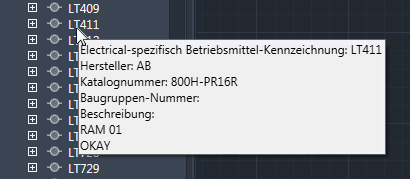

Anmerkung: Bewegen Sie den Mauszeiger über einen Geräteknoten, um weitere Informationen über das Gerät anzuzeigen, z. B. Katalog und Beschreibung.
