So erstellen Sie ein elektromechanisches Projekt in AutoCAD Electrical-Toolset

Erstellen Sie eine elektromechanische Verknüpfungsdatei, die ein AutoCAD Electrical-Toolset-Projekt mit einem Inventor-Projekt verbindet.

Um ein AutoCAD Electrical-Toolset-Projekt mit einem Inventor-Projekt zu verknüpfen, müssen Sie eine Verknüpfungsdatei erstellen und die beiden zu verknüpfenden Projekte definieren. Der Prozess umfasst zwei Schritte:

1. Erstellen Sie die Verknüpfungsdatei in AutoCAD Electrical-Toolset oder Inventor und verweisen Sie auf das Projekt für dieses Produkt.
2. Vervollständigen Sie die Verknüpfung in dem anderen Produkt, indem Sie zu der zuvor erstellten Datei navigieren und auf ein Projekt in diesem Produkt verweisen.

Verknüpfen beginnend in AutoCAD Electrical-Toolset

In AutoCAD Electrical-Toolset:

1. Klicken Sie auf Registerkarte ProjektGruppe ProjektwerkzeugeManager. Finden
2. Aktivieren Sie im Projekt-Manager die Projektdatei, die Sie verknüpfen möchten.
3. Klicken Sie auf Registerkarte Elektromechanische SystemeBereich EinrichtenElektromechanische Verknüpfung einrichten. Finden

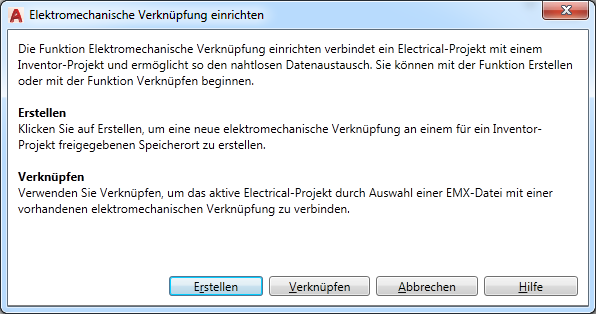

4. Klicken·Sie·im·Dialogfeld Elektromechanische Verknüpfung einrichten auf Erstellen.

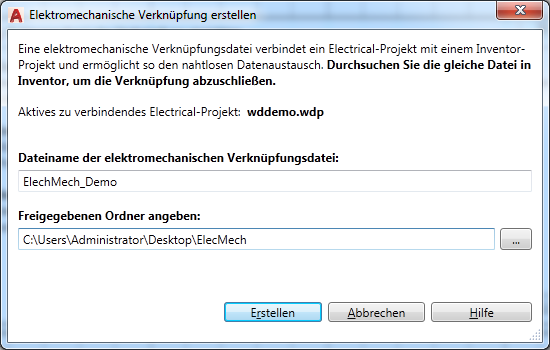

5. Geben Sie im Dialogfeld Elektromechanische Verknüpfung erstellen den Dateinamen und den Ordner für die Verknüpfungsdatei ein.

6. Klicken Sie auf Erstellen.

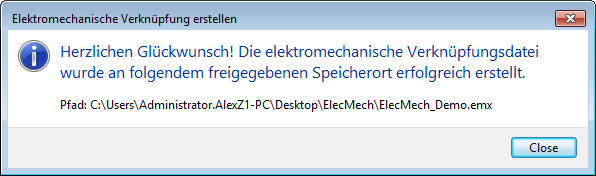

7. Klicken Sie auf Schließen.

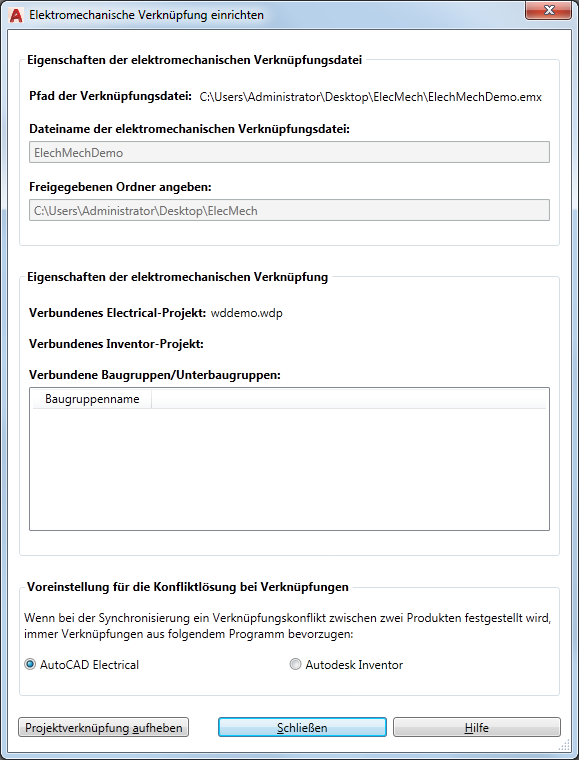

8. Wählen Sie im Dialogfeld Elektromechanische Verknüpfung einrichten die Synchronisierungseinstellungen aus. Die Vorgabeeinstellung ist AutoCAD Electrical-Toolset. Es wird davon ausgegangen, dass AutoCAD Electrical-Toolset-Benutzer im Normalfall die elektromechanischen Arbeitsabläufe starten. Daher ist beim Erstellen von Betriebsmittelverknüpfungen vorgabemäßig AutoCAD Electrical-Toolset eingestellt.
9. Klicken Sie auf Schließen.

Gehen Sie in Inventor folgendermaßen vor:

1. Öffnen Sie eine Baugruppe.
2. Klicken Sie auf Registerkarte Elektromechanische SystemeBereich EinrichtenElektromechanische Verknüpfung einrichten.

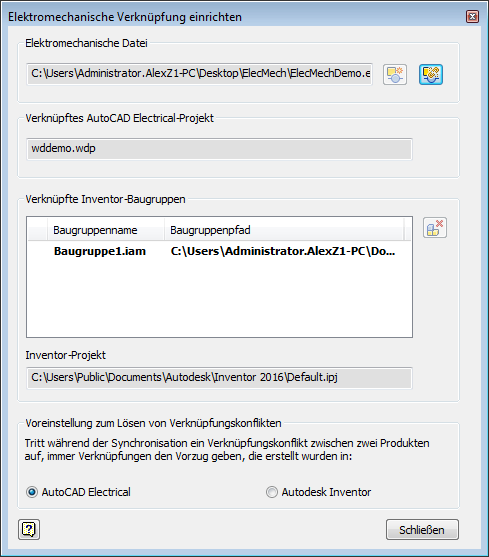

3. Klicken Sie im Dialogfeld Elektromechanische Verknüpfung einrichten auf .
4. Suchen und wählen Sie die .emx-Datei aus, die in AutoCAD Electrical-Toolset erstellt wurde.

5. Klicken Sie auf Schließen.
   Anmerkung: Die Synchronisierungseinstellungen in Inventor zeigen die gleiche Auswahl für die Option, die Sie während der Erstellung des elektromechanischen Projekts in AutoCAD Electrical-Toolset ausgewählt haben.
6. Um die Betriebsmittel-Informationen für die verknüpften Projekte anzuzeigen, klicken Sie auf Registerkarte Elektromechanische SystemeBereich EinrichtenOrtsansicht.
