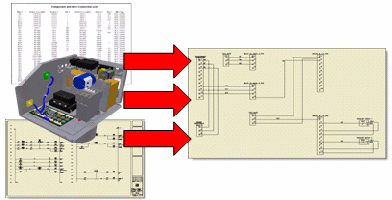

Sie können beim XML-Export aus Autodesk Inventor Professional (AIP) in AutoCAD Electrical-Toolset Stecker aus einer Liste der im Export definierten Stecker auswählen und diese anschließend in einer 2D-Zeichnungsdatei platzieren. Klicken Sie, nachdem Sie die Stecker in die Zeichnung eingefügt haben, im Dialogfeld Steckerauswahl auf Draht, um die Drahtverbindungen auf allen Betriebsmitteln in der Zeichnungsdatei zu platzieren. AutoCAD Electrical-Toolset analysiert die Dateidaten, um alle Drahtverbindungsverläufe zu ermitteln. Nach Ermittlung der Verdrahtungsinformationen werden die Drähte geroutet, wobei bereits in der Zeichnung vorhandene Geometrie umgangen wird. Das Drahteinfügewerkzeug ermittelt den bestmöglichen Drahtverlauf mit der geringstmöglichen Anzahl an Drahtschleifen zwischen den Verbindungen, um die Notwendigkeit von Unterbrechungsanzeigen zu minimieren. Die Drähte werden an der entsprechenden Position in der Steckerdarstellung verbunden.
Beim Einfügen der Drähte werden die Drahttypen aus der XML-Datei auf den Drahtlayer in der AutoCAD Electrical-Toolset-Zeichnung angewendet. Zudem werden Drahtnummern und Kabelbezeichnungs-Symbole in die Zeichnung eingefügt. Die Drahtnummern werden entsprechend der Drahtnummerneinstellung der Zeichnung eingefügt (über Draht, an Draht ausgerichtet oder unter Draht). Die erste in der XML-Datei aufgeführte Kabelbezeichnung wird als übergeordnet eingefügt, und die folgenden Bezeichnungen mit demselben Referenzbezeichner (Kabel-Betriebsmittel-Kennzeichnung) werden als untergeordnet eingefügt.
Bestimmte Drahteigenschaftennamen in Autodesk Inventor Professional müssen in AutoCAD Electrical-Toolset weiterverwendet werden. Stellen Sie sicher, dass die Spaltennamen (aus dem Dialogfeld Benutzerspalten umbenennen) den Eigenschaftennamen im Export von Autodesk Inventor Professional XML entsprechen (definiert im Dialogfeld Benutzerdefinierte Eigenschaften von Autodesk Inventor). Die Eigenschaft KERNGRÖSSE wird beispielsweise auf eine Spalte im Dialogfeld Drahttyp festlegen/bearbeiten abgebildet, wenn ein Spaltenname als "KERNGRÖSSE" definiert wurde. Existiert keine Zuordnung, werden die Daten in der AutoCAD Electrical-Toolset-Zeichnungsdatei nicht beibehalten.
AutoCAD Electrical-Toolset-Attributen zugeordnete Autodesk Inventor Professional-Eigenschaften
Es gibt vier Typen von Autodesk Inventor Professional-Baugruppenelementen, die allgemeine und benutzerdefinierte Eigenschaften erhalten: Betriebsmittelexemplare, Drahtverlaufexemplare, Kabelexemplare und Spleißexemplare.
|
Eigenschaftsname |
AIP-Eigenschaftstyp |
Beschreibung |
|
Betriebsmitteleigenschaften |
||
|
Stecker-REF DES |
Exemplar |
Stecker-RefDes - Attribut BMK1 in AutoCAD Electrical-Toolset |
|
TEILENUMMER |
Definition |
Autodesk Inventor-Teilenummer - XDaten in AutoCAD Electrical-Toolset |
|
HERSTELLER |
Definition |
Hersteller - XDaten in AutoCAD Electrical-Toolset |
|
LEISTENLÄNGE |
Definition, benutzerdefiniert |
Speichern auf Betriebsmittel - XDaten in AutoCAD Electrical-Toolset |
|
Diverse benutzerdefinierte * |
Definition, benutzerdefiniert |
In der Betriebsmittelbibliotheksdefinition definiert (Teilebearbeitung) - XDaten in AutoCAD Electrical-Toolset |
|
Diverse benutzerdefinierte * |
Exemplar, benutzerdefiniert |
Auf dem Kabelbaumexemplarniveau definiert - XDaten in AutoCAD Electrical-Toolset |
|
Drahteigenschaften |
||
|
Draht-ID |
Exemplar |
Eindeutige Drahtnummern-ID (Exemplarname) - AutoCAD Electrical-Toolset-Drahtnummer; DRAHTNR-Attribut in AutoCAD Electrical-Toolset |
|
Drahtdefinition |
Definition |
In der Bibliotheks-XML von Kabel & Kabelbaum gespeicherte Drahtbibliotheksdefinitionsdaten - Drahtlayername in AutoCAD Electrical-Toolset |
|
Diverse benutzerdefinierte * |
Definition, benutzerdefiniert |
In der Drahtbibliotheksdefinition definiert (Teilebearbeitung) - XDaten in AutoCAD Electrical-Toolset |
|
Diverse benutzerdefinierte * |
Exemplar, benutzerdefiniert |
Auf dem Kabelbaumexemplarniveau definiert - XDaten in AutoCAD Electrical-Toolset |
|
Kabeleigenschaften |
||
|
Kabel-ID |
Exemplar |
Eindeutige Kabel-ID - Attribut BMK 1 in AutoCAD Electrical-Toolset |
|
Kabeldefinition |
Definition |
In der Bibliotheks-XML von Kabel & Kabelbaum gespeicherte Kabelbibliotheksdefinitionsdaten - XDaten in AutoCAD Electrical-Toolset |
|
Kabeldrahtname |
Definition |
Kabelleiter-ID - Attribut NENNWERT1 in AutoCAD Electrical-Toolset |
|
Diverse benutzerdefinierte * |
Definition, benutzerdefiniert |
In der Kabelbibliotheksdefinition definiert (Teilebearbeitung) - XDaten in AutoCAD Electrical-Toolset |
|
Diverse benutzerdefinierte * |
Exemplar, benutzerdefiniert |
Auf dem Kabelbaumexemplarniveau definiert - XDaten in AutoCAD Electrical-Toolset |
|
Spleiß-Eigenschaften |
||
|
Spleiß-ID |
Exemplar |
Eindeutige Spleiß-ID - Attribut MARKIERUNG1 in AutoCAD Electrical-Toolset |
|
Spleißdefinition |
Definition |
In der Bibliotheks-XML von Kabel & Kabelbaum gespeicherte Spleißbibliotheksdefinitionsdaten - XDaten in AutoCAD Electrical-Toolset |
|
Diverse benutzerdefinierte * |
Definition, benutzerdefiniert |
In der Spleißbibliotheksdefinition definiert (Teilebearbeitung) - XDaten in AutoCAD Electrical-Toolset |
|
Diverse benutzerdefinierte * |
Exemplar, benutzerdefiniert |
Auf dem Kabelbaumexemplarniveau definiert - XDaten in AutoCAD Electrical-Toolset |
* Eigenschaften, die nicht in Autodesk Inventor Professional definiert sind, aber in AutoCAD Electrical-Toolset verwendet werden können.
