Identifizieren von Splitterflächen mit dem MAT
In den folgenden Schritten beschäftigen wir uns mit der Splitterfläche im Modell. Unbeabsichtigte Splitterflächen können zu nicht wohlgeformten Netzelementen oder zu einer hohen Anzahl von Elementen oder Vernetzungsfehlern führen. Diese Effekte können zu längeren Laufzeiten führen und sind möglicherweise schwierig zu beheben.

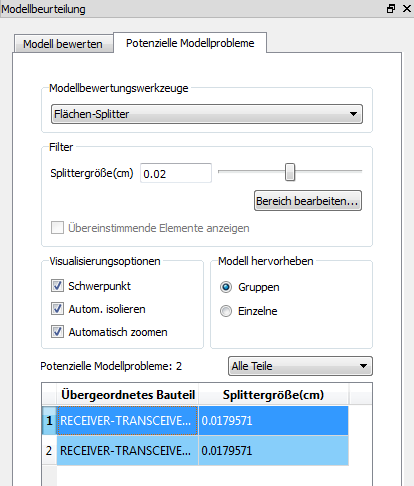

Wählen Sie im Dropdown-Menü des Modellbewertungswerkzeugs die Option Splitterflächen aus.
Wählen Sie eines der potenziellen Modellprobleme aus.

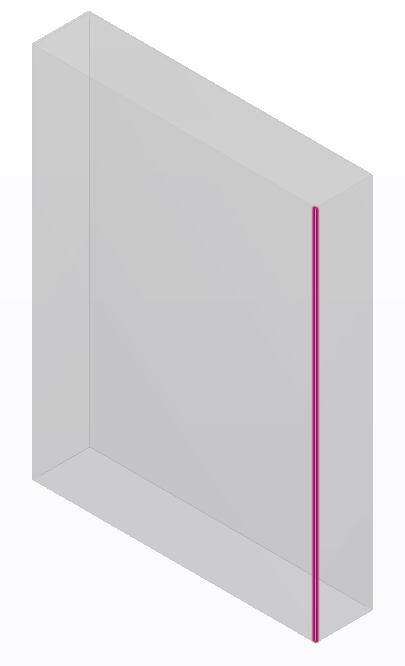

Anmerkung: Wie erwartet, wird die mittels der kleinen Kanten erstellte Oberfläche angezeigt, die wir zuvor bemerkt haben. Beim Umgang mit größeren Geometriesätzen können sich diese Flächen davon unterscheiden, was wir in den kleinen Kanten sehen können.
Weitere Informationen zu Splitterflächen im Modellbewertungs-Toolkit
