Identifizieren von kleinen Kanten mit dem MAT
In den folgenden Schritten beschäftigen wir uns mit den kleinen Kanten im Modell. Unbeabsichtigte kleine Kanten können zu nicht wohlgeformten Netzelementen oder einer hohen Anzahl an Elementen führen. Diese Effekte können zu längeren Laufzeiten führen und sind möglicherweise schwierig zu beheben.

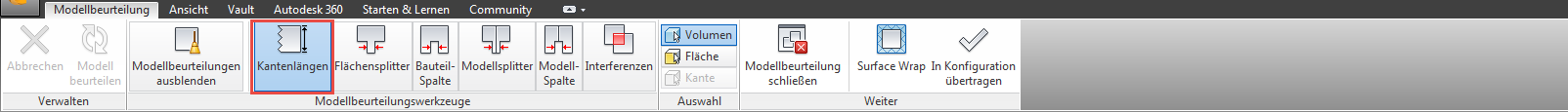

Wählen Sie in der Multifunktionsleiste oben Kantenlängen aus.

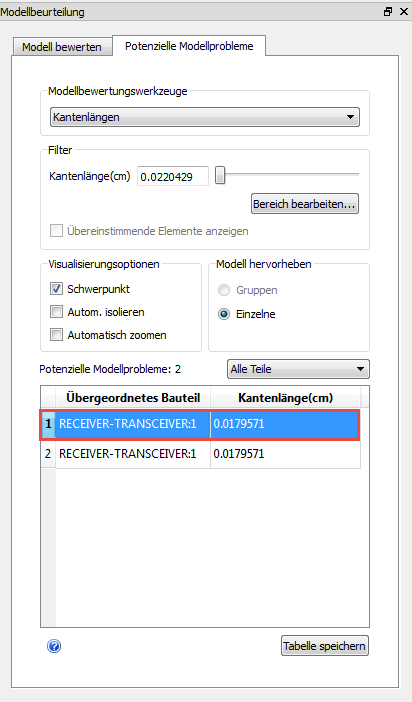

Anmerkung: Es gibt anscheinend nur zwei Kanten, die von diesem Modell genutzt werden. Bei komplexeren Modellen muss möglicherweise gefiltert werden. Einige Eigenschaften, die das Modellbewertungs-Toolkit aufzeigt, sind möglicherweise beabsichtigt und für das Modell erforderlich. Dieses Werkzeug dient dem Suchen von Vorkomnissen. Der Benutzer muss dann entscheiden, ob Eigenschaften gewollt oder problematisch sind.Wählen Sie die Länge der ersten Kante, wie hier dargestellt, in der Liste aus:
Aktivieren Sie das Kontrollkästchen Autom. isolieren.

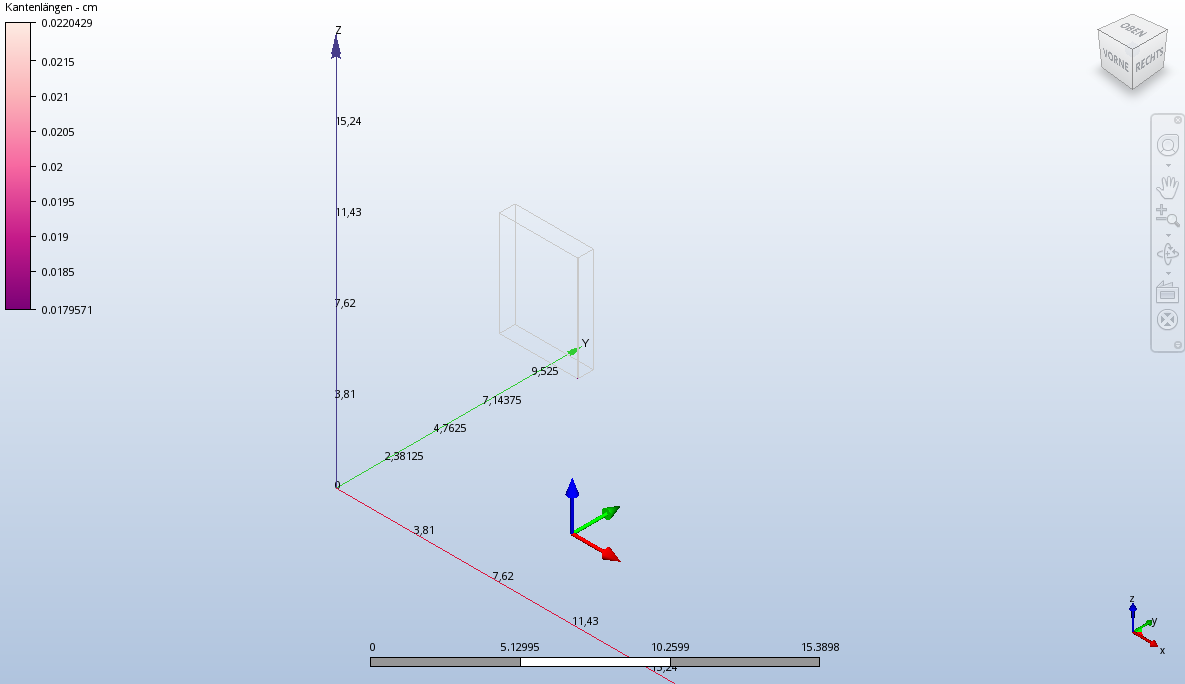

Anmerkung: Im grafischen Bereich sollte jetzt, ähnlich der folgenden Abbildung, nur der große Chip angezeigt werden:
Aktivieren Sie das Kontrollkästchen Automatisch zoomen.
Mit dem Mausrad können Sie manuell die Ansicht vergrößern.
Anmerkung: Wir können sehen, dass sich eine versehentliche Abkantung auf diesem Chip befindet. Wenn Sie die andere kleine Kante auswählen, sehen wir die andere kurze Kante, die durch die Abkantung erstellt wurde, in vergrößerter Form.
Weitere Informationen über Kantenlängen im Modellbewertungs-Toolkit
