Lernprogramm: Prüfen von Geometrieproblemen in einem Telekommunikationsmodul
In diesem Lernprogramm wird die Geometrie, die in Autodesk® CFD geladen wird, genauer betrachtet. Die Geometrieprobleme werden anschließend mithilfe des Modellbewertungs-Toolkits (MAT) bewertet.

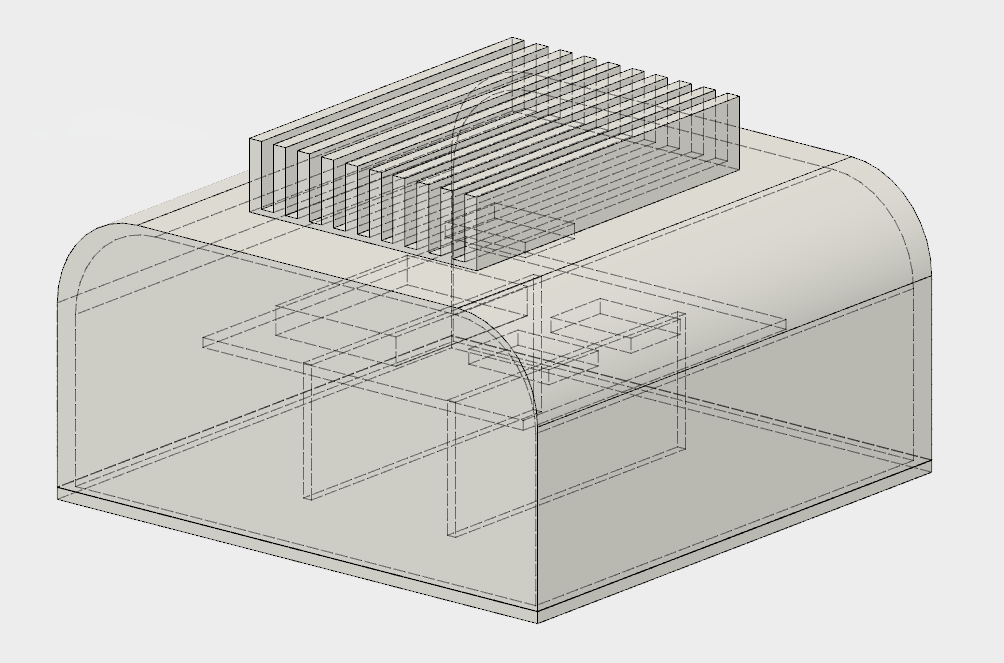

Die dargestellte Geometrie wurde erstellt, um das Verhalten von einigen der häufigsten Geometrieprobleme aufzuzeigen. Wir untersuchen die Auswirkungen dieser Probleme in Autodesk® CFD und erfahren zudem, wie Sie diese mithilfe des Modellbewertungs-Toolkits ausfindig machen.
Die Geometrie, die Sie zur Bearbeitung dieses Lernprogramms benötigen, können Sie hier herunterladen.
Hauptthemen
- Konvertieren von Geometrie
- Interferenzen
- Kleine Spalten
- Splitterflächen
- Steuerelemente des Modellbewertungs-Toolkits
Ziele
- Untersuchen der Auswirkungen des Ladens von Geometrie in Autodesk® CFD
- Ermitteln der Position von Problemen in der Geometrie
