Identifizieren von kleinen Spalten mit dem MAT

In den folgenden Schritten beschäftigen wir uns mit kleinen Spalten im Modell. Unbeabsichtigte kleine Spalten können zu nicht wohlgeformten Netzelementen und Vernetzungsfehlern führen und dafür verantwortlich sein, das Fluidvolumen nicht erstellt werden. Diese Effekte können zu längeren Laufzeiten führen und sind möglicherweise schwierig zu beheben.

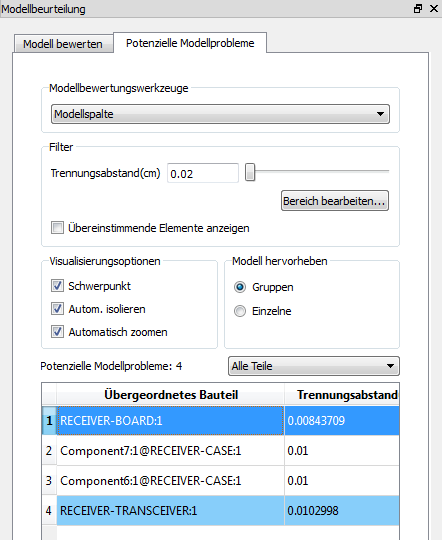

1. Wählen Sie mit Ihrer bevorzugten Methode (Multifunktionsleiste, Dropdown-Liste, Rechtsklick im Kontextmenü) Modellspalten aus.

2. Wählen Sie das Teil RECEIVER-BOARD:1 aus der Liste aus.



   Anmerkung: Beachten Sie, dass die kleine Abkantung die Platte und den Chip trennt. Bei kleinen Spalten wie dieser können Vernetzungsfehler auftreten.

3. Wählen Sie eine andere Linie der übergeordneten Teile mit dem Trennabstand 0,01 aus.

   Anmerkung: Dieses Bild zeigt, dass das Gehäuse nicht ordnungsgemäß verbunden ist. Die kleine Spalte zwischen diesen beiden Teilen wird zu einem Fehler beim Generieren des Fluidvolumens führen. Das Modell wird hier vergrößert und auf die untere Ansicht ausgerichtet angezeigt.



Weitere Informationen zu Modellspalten im Modellbewertungs-Toolkit
