Imperfecciones geométricas

Abra el cuadro de diálogo Imperfecciones geométricas, utilizando cualquiera de los siguientes métodos:

• Seleccione el menú Geometría > Características adicionales > Imperfecciones geométricas.
• Seleccione .

Este cuadro de diálogo permite definir las imperfecciones geométricas iniciales. Las imperfecciones geométricas se pueden asignar a barras individuales o a un grupo de barras colineales (llamadas superbarras). Las imperfecciones no provocan esfuerzos iniciales ni tensiones de estructura. Las imperfecciones solo cambian la geometría de la estructura.

Cuando utilice imperfecciones geométricas, recuerde:

• Las imperfecciones se asignan únicamente a los elementos de barra
• Las imperfecciones se asignan en el punto medio de la longitud de una barra simple o de un grupo de barras colineales
• Las imperfecciones cambian la geometría de una barra o un grupo de barras; el cambio de geometría se modela mediante una cadena creada de elementos de cálculo que representan una forma deformada
• Todos los resultados de los cálculos de la estructura se muestran en una estructura deformada (es decir, la estructura con imperfecciones geométricas consideradas). Los desplazamientos de los nudos se determinan en relación con la geometría inicial que se ha definido.

Nota: Al definir imperfecciones geométricas, una barra se puede dividir en elementos de cálculo. Utilice la ficha Cuadro de diálogo Tipos de análisis: Ficha Modelo de la estructura del cuadro de diálogo Tipo de análisis para definir estas divisiones.

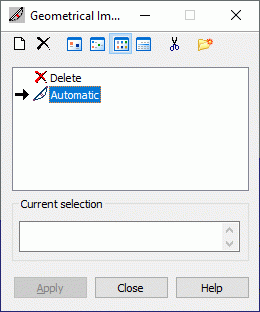

El cuadro de diálogo consta de tres partes:

• En la parte superior, hay varios botones:
  • : añade un nuevo tipo de imperfección geométrica (Definición de un nuevo tipo de imperfección).
  • : elimina un tipo de imperfección de la lista.
  • , , y : muestra la lista de imperfecciones activas como: iconos grandes, iconos pequeños, lista corta y lista larga.
  • : elimina de la lista todos los tipos de imperfecciones que no se encuentran en la estructura diseñada.
  • : abre el cuadro de diálogo Base de etiquetas.
• Campo que enumera los tipos de imperfección activos
• En la parte inferior, el campo de selección actual y los botones estándar.

De forma similar al cuadro de diálogo que define otros atributos de estructura, el proceso de definición de una imperfección geométrica en una estructura consta de dos pasos:

1. Definición de un tipo de imperfección geométrica

   Si la lista de imperfecciones está vacía o se va a añadir un nuevo tipo de imperfección a la lista, seleccione Definición de un nuevo tipo de imperfección:

   • Si no se escoge ninguno de los tipos de imperfección, al seleccionar se abre el cuadro de diálogo para definir un nuevo tipo de imperfección. Los campos se rellenan con la última definición de imperfección (excepto el campo NOMBRE) o se establecen los parámetros por defecto.
   • Si se resalta un tipo de imperfección, al seleccionar se abre el cuadro de diálogo para definir un nuevo tipo de imperfección. Todos los campos (excepto el campo NOMBRE) se rellenan con el tipo resaltado.

   También puede abrir el cuadro de diálogo para definir un nuevo tipo de imperfección seleccionando un elemento de la lista de imperfecciones. Se abre el cuadro de diálogo Definición de la imperfección con todos los campos rellenados según el tipo de imperfección seleccionado.

2. Asignación de imperfecciones a las barras componentes de la estructura.

Para eliminar una imperfección de la estructura:

1. Seleccione en la lista de imperfecciones activas.
2. Seleccione un objeto de la estructura del que desee eliminar la imperfección.

No se puede modificar este tipo de imperfección; se asigna de la misma manera que las propiedades de imperfección a un elemento estructural.

Una vez asignada una imperfección, su símbolo se dibuja en la pantalla gráfica.

Consulte también:

Cálculo de la flecha inicial para las imperfecciones según el Eurocódigo 3
