Definición de nudos compatibles

Existen varias formas de definir nudos compatibles en una estructura:

Modo de asignación: manual

• Puede seleccionar un tipo de compatibilidad en el campo de tipos de compatibilidad activos e indicar un nudo de la estructura en el visor gráfico. El tipo de compatibilidad se ha aplicado a este nudo. El primer número libre para nudos de estructura se inserta en el campo Número del nudo compatible. El campo situado en la parte derecha del cuadro de diálogo muestra las barras que coinciden en el nudo seleccionado. Debe seleccionar la barra cuyo extremo se encuentra en el nuevo nudo compatible.

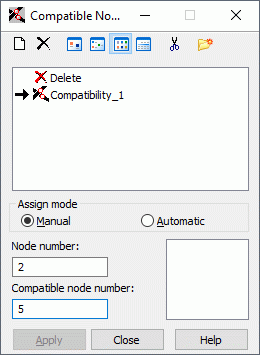

  En el cuadro de diálogo anterior:

  1. En el cuadro de diálogo anterior, se ha seleccionado el nudo número 2 (en el campo Número del nudo).
  2. Se ha seleccionado la barra número 1 (una barra que termina en el nudo número 2) para asignar el tipo de compatibilidad al final de esta barra.

  Robot ha creado el nudo número 5 (que se muestra en el campo Número del nudo compatible) con coordenadas idénticas a las del nudo 2; este se ha asignado a la barra número 1, que termina en este nudo.

• Seleccione un tipo de compatibilidad en la lista de tipos de compatibilidad activos. Introduzca el número de un nudo de estructura en el campo Número del nudo (también puede hacerlo gráficamente, colocando el cursor en este campo y seleccionando el nudo en el visor gráfico). El primer número libre para nudos de estructura se inserta en el campo Número del nudo compatible. Debe seleccionar la barra cuyo extremo se encuentra en el nuevo nudo compatible. Pulse Aplicar para terminar la definición.

Modo de asignación: automático

• Si selecciona los nudos antes de abrir el cuadro de diálogo Nudos compatibles, los nudos seleccionados se muestran en el campo de selección activa. Para aplicar el tipo de compatibilidad a los nudos de la lista de selección, resalte el tipo de compatibilidad en la lista activa y haga clic en Aplicar o pulse <Intro>. Robot genera un nuevo nudo compatible. El número del nudo compatible es el primer número de nudo libre en la estructura actual.
• Si no se ha realizado ninguna selección antes de abrir Nudos compatibles, coloque el cursor en el campo de selección activa. Cuando se coloca el cursor fuera del cuadro de diálogo, el cursor adopta el modo de selección. Puede seleccionar cualquier elemento de estructura y los números de los objetos seleccionados aparecerán en el campo de edición de la selección activa. Para aplicar el tipo de compatibilidad a los nudos de la lista de selección, resalte el tipo de compatibilidad en la lista activa y haga clic en Aplicar o pulse <Intro>. Robot genera un nuevo nudo compatible. El número del nudo compatible es el primer número de nudo libre en la estructura actual.
