Nudos compatibles

Abra el cuadro de diálogo Nudos compatibles mediante uno de los siguientes métodos:

• Haga clic en el menú Geometría > Características adicionales > Nodos compatibles.
• Haga clic en .

Este cuadro de diálogo se utiliza para definir nudos compatibles en una estructura. Esto significa que se definen nudos compartidos con respecto al desplazamiento o la rotación de los grados de libertad seleccionados en los puntos donde las barras de la estructura están conectadas (compatibilidad). Los nudos seleccionados se copian. Cada nudo pertenece a un conjunto de barras diferente. Todos los grados de libertad de un nudo, excepto los que indica el usuario, son independientes entre sí.

En las estructuras de barras con barras intersecantes, se pueden obtener los mismos valores de desplazamiento para las barras en su punto de intersección. Para ello, utilice la opción Nudos compatibles. El número de nudos con coordenadas idénticas debe ser igual al número de barras. Cada nudo pertenece a una barra diferente.

Nota: Al definir la compatibilidad en un sistema de coordenadas girado, no se puede utilizar el sistema de coordenadas local más de una vez para el mismo nudo. Este problema afecta a otros pares de nudos o apoyos compatibles ubicados en la misma posición.

Nota: No se puede utilizar la compatibilidad de rotación en el nudo principal de un vínculo rígido para los grados de libertad seleccionados.

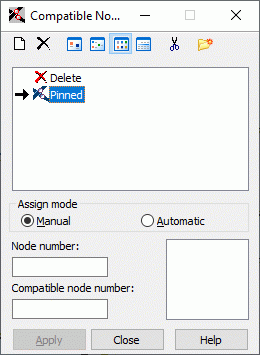

El cuadro de diálogo contiene los siguientes elementos:

• En la parte superior, hay varios iconos.
• Un campo que muestra la lista activa de tipos de nudos compatibles.
• En la parte inferior, se incluyen los siguientes campos: Nudo n.°, Número del nudo compatible, el campo de presentación del número de nudo, el campo de selección actual y los botones estándar.

El cuadro de diálogo contiene los siguientes iconos:

• : añade un nuevo tipo de compatibilidad (Definición de un nuevo tipo de compatibilidad).
• : elimina de la lista activa el tipo de compatibilidad seleccionado.
• , , y : muestra la lista de tipos de compatibilidad activos como iconos grandes, iconos pequeños, lista corta o lista completa.
• : elimina de la lista activa todos los tipos de compatibilidad que no se encuentran en la estructura diseñada.
• : abre el cuadro de diálogo Biblioteca de características.

De forma similar a la definición de otros atributos de la estructura, el proceso de definición de la compatibilidad en una estructura se divide en dos pasos:

• Definición del tipo de compatibilidad

  Si la lista de tipos de compatibilidad activa está vacía o se va a añadir un nuevo tipo de compatibilidad a la misma, haga clic en nuevo tipo de compatibilidad:

  • Si no se selecciona ningún tipo de compatibilidad, al hacer clic en se abre el cuadro de diálogo que permite definir un nuevo tipo de compatibilidad. Los campos se rellenan con la última definición de compatibilidad (excepto el campo NOMBRE) o con los parámetros por defecto.
  • Si se resalta un tipo de compatibilidad, al hacer clic en se abre el cuadro de diálogo que permite definir un nuevo tipo de compatibilidad. Todos los campos (excepto el campo NOMBRE) se rellenan con el tipo resaltado.

  También puede abrir el cuadro de diálogo que permite definir un nuevo tipo de compatibilidad haciendo doble clic en el elemento desde la lista de tipos de compatibilidad activos. Se abre el cuadro de diálogo Definición - compatibilidad con todos los campos rellenados según el tipo de compatibilidad seleccionado. Después de cambiar los parámetros necesarios, el tipo de compatibilidad se añade (actualiza) a la lista activa haciendo clic en AÑADIR o pulsando <INTRO>. Si no se cambia el nombre, se muestra la correspondiente advertencia (como ocurre cuando se define una nueva compatibilidad). Esta opción permite cambiar los tipos de compatibilidad.

• Definición de nudos compatibles.

Para suprimir un tipo de compatibilidad de la estructura:

1. Haga clic en en la lista de tipos de compatibilidad activa.
2. Seleccione el objeto de la estructura del que desea suprimir el tipo de compatibilidad.

No se puede modificar este tipo de compatibilidad; se asigna de la misma forma que las propiedades de tipo de compatibilidad se asignan a un elemento de la estructura.

Después de definir un tipo de compatibilidad, se muestra su símbolo.

Consulte también:

Nudos compatibles: ejemplo
