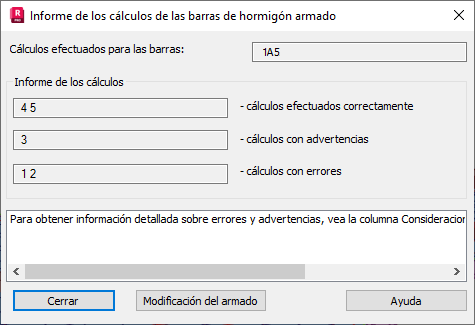

Una vez completado el proceso de dimensionamiento de las barras de hormigón armado, se abre el cuadro de diálogo Informe de los cálculos de las barras de hormigón armado.
Este cuadro de diálogo presenta la siguiente información:
- Lista de las barras de hormigón armado dimensionadas
- Lista de las barras con cálculos correctos
- Lista de la barras con advertencias de cálculo
- Lista de barras con errores de cálculo
- Notas adicionales
En el campo Cálculos efectuados para las barras, se muestran los números de barras de hormigón armado que han sido objeto de dimensionamiento. Estas barras deben ser vigas o pilares de hormigón armado. Solo se puede determinar un área teórica (necesaria) de armadura en barras de hormigón armado para ellas. Otros tipos de elementos que se introducirán en la lista de elementos de dimensionamiento del cuadro de diálogo Cálculos se omitirán automáticamente.
Los tres campos siguientes presentan información sobre el funcionamiento de los cálculos de barras de hormigón armado. Dividen las barras en grupos que comparten los mismos resultados de cálculo.
- Informe de los cálculos: cálculos efectuados correctamente. Agrupa barras sin advertencias ni errores.
- Informe de los cálculos: cálculos con advertencias. Agrupa barras con advertencias de cálculo de barras de hormigón armado. Las advertencias de este cuadro de diálogo pueden ser sobre la superación del coeficiente de armadura máximo (marcado en rojo en la tabla, lo que significa que no se cumplen los requisitos normativos) y sobre el uso de la separación entre estribos máxima permitida (solo información en la columna Notas de la tabla).
- Informe de los cálculos: cálculos con errores. Agrupa las barras por errores. Los cálculos no se han realizado y se han marcado en la tabla como un error. Los errores se deben a lo siguiente:
- Definición incorrecta de las barras a partir de datos incoherentes. Estos datos pueden incluir parámetros de sección, tipo de barra y armadura. Todos los datos deben pertenecer a la misma norma y parámetros que describen una barra de hormigón armado. No se pueden asignar secciones a tipos de barra que no se correspondan con ellas. Esto afecta a las secciones de la misma geometría.
- Requisitos normativos que hacen imposible los cálculos. Por ejemplo, al superarse la esbeltez admitida o el momento o el esfuerzo cortante máximos.
Si se han producido errores o advertencias durante los cálculos de las barras de hormigón armado, se muestra un mensaje en el que se indica cómo obtener información sobre ellos.
Si al menos uno de los elementos dimensionados era una viga curvada en el eje Z o una viga en flexión bidireccional, aparece un mensaje en el que se indica cómo se presentan los resultados de esos elementos en la tabla de resultados.
Al hacer clic en Armadura, se abre el cuadro de diálogo Modificación del armado. Esta opción solo está accesible si los cálculos de las armaduras de barras de hormigón armado se han realizado según la norma que permite el cálculo de flechas. Al menos no se debe haber verificado una de las barras debido a la flecha.
Consulte también:
Interpretación de los resultados de los cálculos para armaduras teóricas (necesarias)
