Esta opción permite seleccionar elementos de estructura mediante plantas de la estructura. Abra el cuadro de diálogo mediante uno de los siguientes métodos:
- Haga clic en Editar > Selección especial > Plantas.
- Haga clic en
.
Puede especificar el rango para la selección de elementos de la estructura a lo largo de los ejes X, Y y Z del sistema de coordenadas global. Debe especificar la posición inicial y final de las plantas, que constituyen el intervalo para la selección de nudos, barras y objetos.

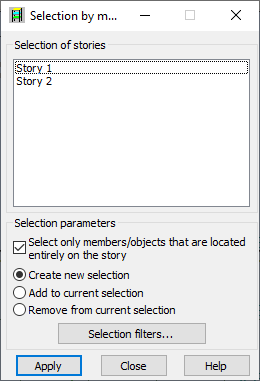

La parte superior del cuadro de diálogo permite seleccionar elementos de la estructura mediante las plantas. Estos elementos pueden ser nudos, barras, objetos o elementos finitos.
El cuadro de diálogo cuenta con los siguientes parámetros para seleccionar plantas:
-
Seleccionar solo las barras/objetos enteras incluidas en la planta
Cuando esta opción está seleccionada, solo se seleccionan los elementos de la estructura que están totalmente dentro del rango de plantas especificado. Si esta opción está desactivada, se seleccionan los elementos de la estructura que están al menos parcialmente dentro del rango de plantas especificado.
- Están disponibles los tres modos de selección siguientes:
- Crear selección nueva: cuando se selecciona este modo, los elementos seleccionados en el rango de plantas especificado crean una nueva selección. Si se ha definido una selección de elementos, se reemplazará por una nueva selección.
- Añadir a la selección actual: cuando se selecciona este modo, los elementos seleccionados en el rango de plantas especificado se añaden a la selección de elementos existente.
- Eliminar de la selección actual: cuando se selecciona este modo, se elimina la selección de elemento existente. No se selecciona ningún elemento.
Al hacer clic en Filtros de la selección, se abre el cuadro de diálogo Filtrado de la selección gráfica.
