El cuadro de diálogo Estándar de datos de Vault está disponible en Inventor y AutoCAD. Después de guardar un archivo por primera vez, se muestra el cuadro de diálogo Estándar de datos. Rellene los campos obligatorios y los campos adicionales que ha configurado el administrador y haga clic en Aceptar para guardar los datos. Los datos se guardan como una hoja de datos que se puede modificar posteriormente.
Datos estándar de Vault instala los cuadros de diálogo de Estándar de datos por defecto que puede modificar un administrador.
El valor por defecto del cuadro de diálogo varía en función de la versión de Vault.
Los usuarios pueden introducir un título nuevo, una descripción e información de la empresa para el archivo. XAML determina automáticamente todos los demás campos.
Por defecto, se proporcionan los siguientes campos.

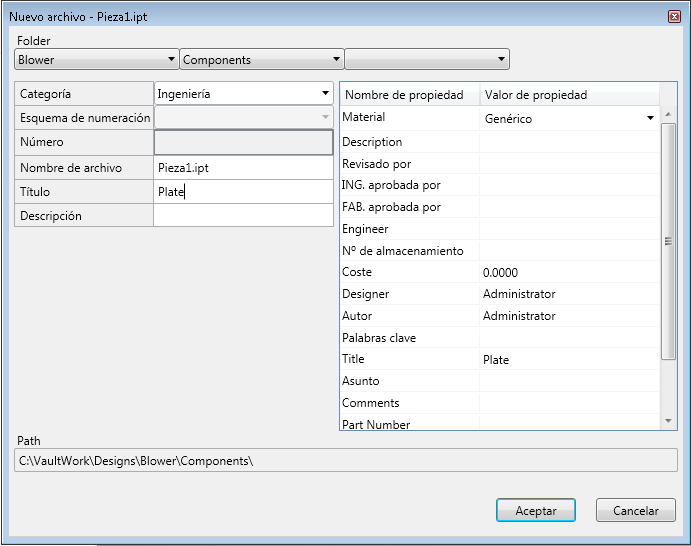

Los usuarios pueden seleccionar un esquema de numeración y, si procede, los prefijos y sufijos. Los usuarios también pueden especificar una carpeta para el archivo y, a continuación, introduzca un título, descripción y comentarios para el archivo.
XAML determina automáticamente todos los demás campos.
El nombre de archivo se genera cuando el usuario hace clic en Aceptar.

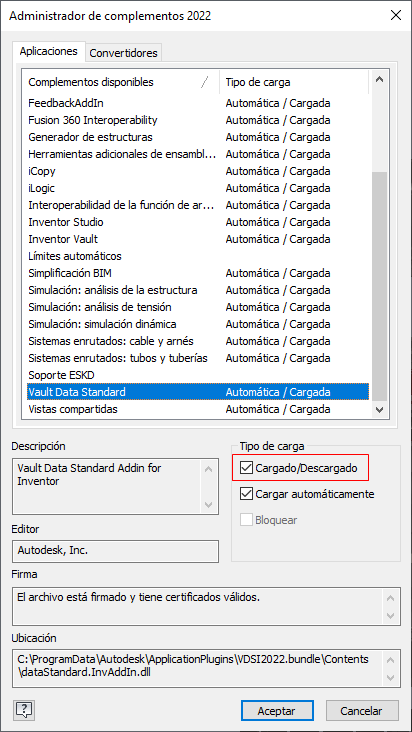

Opcionalmente, en Autodesk Inventor, dentro de la cinta de opciones, haga clic en Herramientas > Complementos.
o
Seleccione la casilla de verificación Cargar comportamiento para cargar o descargar un Estándar de datos.
Después de abrir el archivo, la ficha Estándar de datos se muestra en la cinta de opciones de iconos.
Haga clic en Desactivar en cualquier momento para dejar de utilizarlo.
Si la función Estándar de datos está activada, se le solicitará que escriba los detalles del archivo cada vez que guarde un archivo por primera vez. Esto sucede si hace clic en Guardar en la barra de herramientas principal o en la cinta de opciones de Data Standard. Introduzca los detalles obligatorios y haga clic en Aceptar para guardar los datos. Si el administrador ha activado el cuadro de diálogo Aplicar check-in de Vault, es posible que se le pida que rellene también los detalles del check-in.
Utilice el comando Copiar para copiar un ensamblaje o una pieza que deba modificarse.
Para cada nueva copia, se abre el cuadro de diálogo Data Standard cuando el archivo se guarda por primera vez.

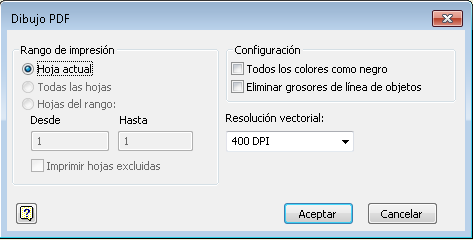

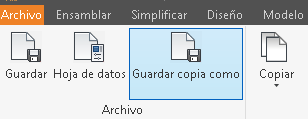

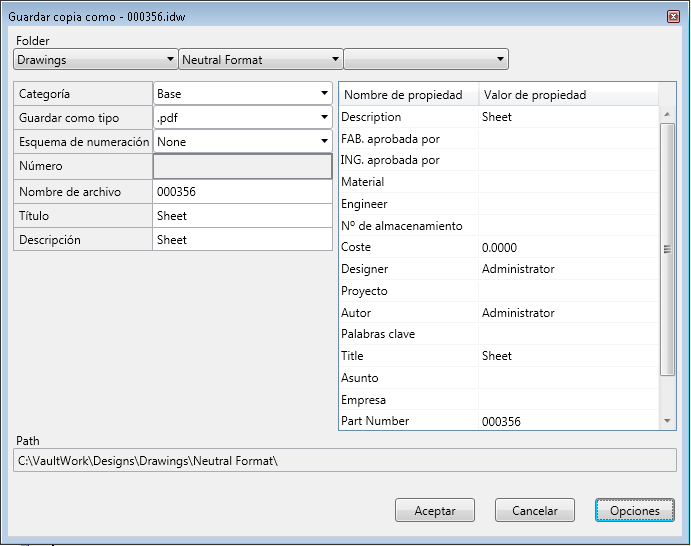

Utilice Guardar copia como para copiar piezas, ensamblajes, dibujos o presentaciones en otros formatos, como DWG, STP, PDF o DXF.
El archivo se guarda automáticamente en el espacio de trabajo y el almacén. No es necesario realizar check-in en Vault.
Utilice el comando Reemplazar con Copia para copiar un componente de un ensamblaje y reemplazarlo en el archivo original. Esta opción resulta útil si desea volver a utilizar un ensamblaje de Inventor y reemplazar los componentes que deben modificarse con una copia.
Utilice el comando Reemplazar con Copia incl. dibujo para copiar el componente y el dibujo que hace referencia a este, y reemplazarlos en el archivo original. El dibujo copiado hará referencia al componente copiado.
Para cada nueva copia, se abre el cuadro de diálogo Data Standard cuando el archivo se guarda por primera vez.
Reemplazar con Copia o Reemplazar con Copia incl. dibujo
Si el componente no está en estado de check-out para usted, no dispone de la versión más reciente o el componente no está en el almacén, se le preguntará si desea continuar. Haga clic en OK.
Escriba la información deseada y haga clic en Aceptar.
El componente seleccionado se copia y la referencia se reemplaza por la copia.
Reemplazar con Copia incl. dibujo cuando el dibujo tenga dos vistas base
Si el dibujo que desea copiar y reemplazar dentro de un ensamblaje tiene dos vistas base, se requieren pasos adicionales para reemplazarlo por la copia. Para que resulte más sencillo, usaremos los nombres de ejemplo entre paréntesis.
Se crea una copia del componente (Part2.ipt) y se reemplaza en el ensamblaje (Assembly2.iam).
Se crea una copia del dibujo (Drawing2.dwg) y la vista del componente (Part2.ipt) se reemplaza en el dibujo (Drawing2.dwg). Sin embargo, la referencia a la vista base para el ensamblaje original (Assembly1.iam) permanece en el nuevo dibujo (Drawing2.dwg).
El dibujo (Drawing2.dwg) contiene ahora las vistas para el ensamblaje copiado (Assembly2.iam) y para el componente copiado (Part2.ipt).
