Vous pouvez étiqueter des grilles de poteaux dans les directions X et Y.
- Sélectionnez la grille de poteaux à étiqueter.
- Cliquez sur l'
.
- Indiquez l'emplacement des étiquettes sur la grille :
Pour... Action... ajouter des étiquettes sur l'axe X de la grille cliquez sur l'onglet X - Etiquetage. ajouter des étiquettes sur l'axe Y de la grille cliquez sur l'onglet Y - Etiquetage. - Tapez le premier numéro ou la première lettre de l'étiquette dans la zone du tableau prévue à cet effet.
Chaque ligne de grille dans la direction X ou Y est répertoriée dans le tableau. Si l'option Calculer automatiquement les valeurs des étiquettes est sélectionnée, les chiffres ou les lettres sont affectés de manière consécutive aux lignes de grille restantes conformément à l'ordre spécifié (croissant ou décroissant).
Remarque : Pour renuméroter une grille, tapez une nouvelle valeur dans le premier emplacement. Les valeurs restantes sont mises à jour si la case à cocher Calculer automatiquement les valeurs des étiquettes est activée. - Si vous ne souhaitez pas utiliser certains caractères dans la séquence, cliquez sur Ne jamais utiliser les caractères et tapez les caractères en les séparant par des virgules.
- Pour changer le symbole d'étiquette, cliquez sur Bulle.
- Sélectionnez un nouveau symbole dans la boîte de dialogue Sélectionner MvBlockDef et cliquez sur OK.
Vous pouvez utiliser n'importe lequel des blocs à vues multiples actuellement définis dans le dessin.
- Activez la case à cocher Générer de nouvelles bulles à la sortie pour mettre les bulles à jour.
- Spécifiez l'emplacement des bulles :
Pour... Action... placer les bulles dans la direction X de la grille choisissez Haut et/ou Bas. placer les bulles dans la direction Y de la grille choisissez Gauche et/ou Droite. - Entrez une valeur d'extension.
Cette valeur représente la longueur des lignes reliant la grille à la bulle.
- Cliquez sur OK.

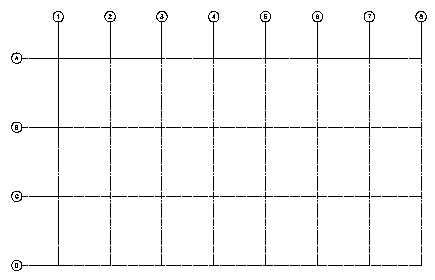

Etiquetage d'une grille de poteaux
