Vous pouvez définir des règles de conception pour un style d'élément de structure afin de créer des éléments de structure personnalisés. Les règles de conception vous permettent de modifier une ou plusieurs formes extrudées le long de la trajectoire (axe) d'un élément de structure. Vous pouvez affecter et placer une forme de départ et une forme de fin à chacun des segments d'un élément de structure.
Création d'éléments de structure personnalisés à segment unique
Un élément à un seul segment peut commencer et se terminer par la même forme, mais vous pouvez également spécifier des formes de départ et de fin différentes. Par exemple, vous pouvez créer un poteau conique en affectant des formes de départ et de fin différentes à un poteau à un seul segment.

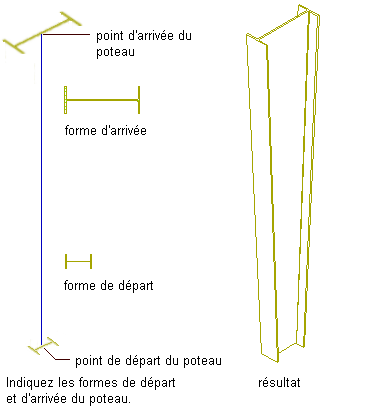

Création d'un poteau conique
Vous pouvez également affecter des formes différentes au même élément à un seul segment en ajoutant un composant à l'élément. En ajoutant un composant dans les règles de conception et en affectant différentes formes à un même segment, vous pouvez créer un élément de structure avec des formes superposées. Par exemple, vous pouvez créer un poteau en acier coulé dans du béton en ajoutant à un poteau en béton un composant associé à une forme de poteau en acier.

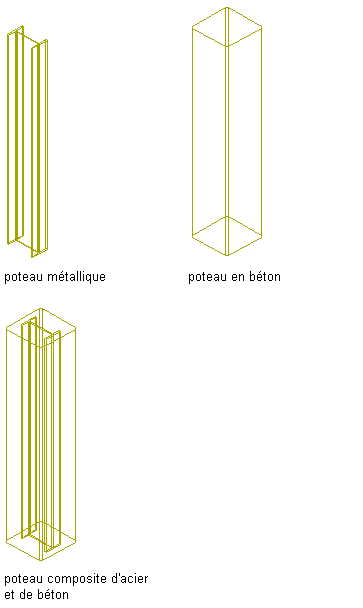

Création d'un poteau composite d'acier et de béton
Création d'éléments de structure personnalisés à segments multiples
Dans le cas d'éléments de structure à segments multiples, vous pouvez affecter des formes différentes à chacun des segments de l'élément sous forme de composants. Un ensemble de noeuds (en commençant par 0 au point de départ de l'élément) correspond à chaque sommet de la trajectoire de l'élément. En affectant des formes différentes aux segments situés entre les noeuds d'une trajectoire d'élément, vous pouvez créer un élément de structure dont la forme se décompose en formes variées le long de la trajectoire de l'élément. Par exemple, vous pouvez utiliser cette méthode pour créer un cadre rigide.

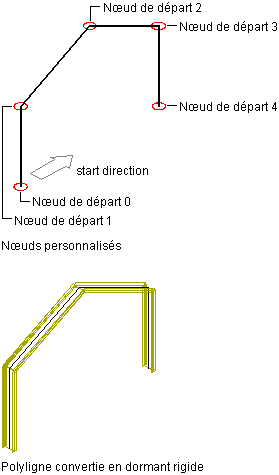

Création d'un cadre rigide
Création de formes personnalisées pour les éléments de structure
Lorsque vous créez des éléments de structure personnalisés, vous pouvez utiliser les formes contenues dans les styles générés à partir du Catalogue des éléments de structure ou à l'aide de l'Assistant du style des éléments de structure, ou vous pouvez créer vos propres formes personnalisées. Lorsque vous créez une forme personnalisée, vous pouvez uniquement l'ajouter à un élément de structure dans les règles de conception du style d'élément de structure.
