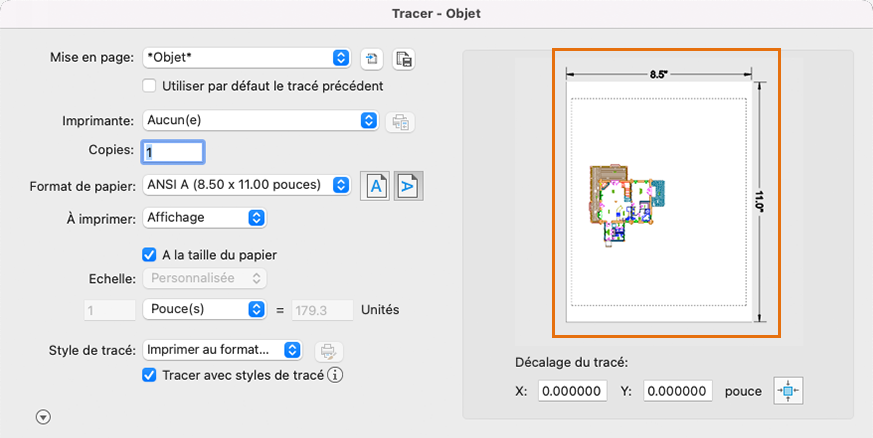

Boîte de dialogue Tracer

Indique les paramètres du périphérique et du support et trace le dessin.

TRACEUR (commande)

Barre d'outils :

La fonction d'impression vous permet d'imprimer une présentation unique à la fois. Si vous souhaitez imprimer plusieurs présentations simultanément, utilisez la commande PUBLIER.

Mise en page

Affiche la liste des mises en page existantes enregistrées dans le dessin.

. Importe une mise en page provenant d'un autre dessin.
. Crée une nouvelle mise en page nommée à partir des paramètres courants de la boîte de dialogue Tracer.
Paramètres du tracé précédent par défaut. Lorsque cette option est sélectionnée, les paramètres actuels sont mis à jour afin de correspondre à ceux qui étaient utilisés lors du tracé précédent. Ensuite, chaque fois que vous effectuez un tracé, les paramètres initiaux correspondent à ceux que vous aviez utilisés lors du tracé précédent.

Imprimante

Indique le périphérique de traçage configuré à utiliser pour le traçage de présentations. Répertorie les fichiers PC3 ou les imprimantes système disponibles, que vous pouvez sélectionner pour tracer la présentation courante.

Si le traceur sélectionné ne prend pas en charge le format de papier sélectionné de la présentation, un avertissement s'affiche. Vous pouvez donc sélectionner le format de papier par défaut du traceur ou un format de papier personnalisé.

Options PDF ou Configuration de l'imprimante

Si Sortie PDF est sélectionné, affiche la boîte de dialogue Options PDF qui permet d'optimiser un fichier PDF pour l'objectif spécifique pour lequel il est créé.
Si une imprimante est sélectionnée, affiche la boîte de dialogue Imprimer, dans laquelle vous pouvez choisir les paramètres d'impression. Les paramètres d'impression sont enregistrés dans un fichier .pc3 qui peut être sélectionné lors du traçage suivant.

Copies

Indique le nombre de copies à tracer.

Format de papier

Affiche les formats de papier standard disponibles pour le périphérique de traçage sélectionné. Si aucun traceur n'est sélectionné, la liste complète des formats de papier standard apparaît pour vous permettre d'effectuer votre sélection.

Si le traceur sélectionné ne prend pas en charge le format de papier sélectionné de la présentation, un avertissement s'affiche ; vous pouvez alors sélectionner le format de papier par défaut du traceur ou un format de papier personnalisé.

Un format de papier par défaut est défini pour le périphérique de traçage lorsque vous créez un fichier PC3 à l'aide de l'assistant Ajouter un traceur. Le format de papier que vous sélectionnez dans la boîte de dialogue Mise en page est enregistré avec la présentation et a priorité sur le paramétrage du fichier PC3.

Orientation

Portrait. Le dessin est tracé de façon à ce que le petit côté du papier représente le haut de la page.
Paysage. Le dessin est tracé de façon à ce que le grand côté du papier représente le haut de la page.

Eléments à imprimer

Indique la partie du dessin à tracer.

Présentation/Limites. Lors du traçage d'une présentation, cette option trace tout ce qui est contenu à l'intérieur de la zone d'impression du format de papier spécifié. L'origine est calculée à partir de 0,0 dans la présentation. Lors du traçage depuis l'onglet Objet, trace toute la zone du dessin définie par les limites de la grille. Si la fenêtre courante n'affiche pas de vue en plan, cette option a le même effet que l'option Etendu.
Affichage. Trace la vue de la fenêtre courante sur l'onglet Objet sélectionné, ou la vue de l'espace papier courant dans la présentation.
Etendue. Trace la partie de l'espace courant du dessin qui contient les objets. Toutes les formes géométriques situées dans l'espace courant sont tracées. Le dessin peut être régénéré pour permettre de recalculer l'étendue avant le traçage.
Vue Trace une vue préalablement enregistrée via la commande VUE. Vous pouvez sélectionner une vue existante dans la liste. Si le dessin ne comporte aucune vue enregistrée, cette option n'est pas disponible. Lorsque l'option Vue est sélectionnée, une liste de vues s'affiche, qui répertorie les vues nommées enregistrées dans le dessin courant. Vous pouvez sélectionner dans cette liste une vue à tracer.
Fenêtre de rendu. Trace la partie du dessin que vous avez spécifiée. Lorsque vous sélectionnez l'option Fenêtre, indiquez à l'aide du périphérique de pointage les deux coins de la zone à tracer, ou entrez les valeurs des coordonnées.

A la taille du papier

Met le tracé à l'échelle pour qu'il s'adapte au format de papier sélectionné et affiche le facteur d'échelle personnalisé dans les zones Echelle, Pouces = et Unités.

Echelle

Définit l'échelle exacte du tracé. Personnalisée permet de définir une échelle personnalisée. Pour créer une échelle personnalisée, indiquez le nombre de pouces (ou de millimètres) correspondant au nombre d'unités de dessin. Par défaut, les présentations sont tracées à l'échelle 1:1. Le paramètre par défaut est A la taille du papier pour le traçage depuis l'onglet Objet.

Remarque : Vous pouvez modifier la liste des échelles à l'aide de la commande MODIFLISTECHELLE.

Style de tracé

Affiche la table des styles de tracé affectée à l'onglet Objet ou à l'onglet de présentation courant, ainsi que la liste des tables de styles de tracé disponibles.

Si vous sélectionnez Nouveau, l'éditeur de table des styles de tracé est affiché. Ce dernier permet de créer une table des styles de tracé.

Modifier: Affiche l'éditeur de la table des styles de tracé, qui vous permet de visualiser ou de modifier les styles de tracé de la table de styles de tracé utilisée.
Imprimer avec les styles de tracé: Précise si les styles de tracé appliqués aux objets et aux calques doivent être tracés.

Aperçu (zone)

Une zone d'aperçu est disponible, permettant ainsi de voir plus facilement la façon dont votre dessin apparaîtra une fois tracé.

Décalage du tracé

Vous pouvez spécifier un décalage de l'aire du tracé par rapport au coin inférieur gauche de la zone d'impression.

La zone d'impression d'une feuille de dessin est définie par le périphérique de sortie sélectionné et est représentée par une ligne interrompue dans une présentation. Lorsque vous changez de périphérique de sortie, la zone d'impression peut être modifiée.

Vous pouvez décaler la géométrie sur le papier en entrant une valeur positive ou négative dans les zones de décalage X et Y. Les valeurs en unités du traceur sont converties en pouces ou en millimètres sur le papier.

X: Indique l'origine du tracé dans la direction X par rapport au paramètre défini pour l'option Définir le décalage du tracé.
Y: Indique l'origine du tracé dans la direction Y par rapport au paramètre défini pour l'option Définir le décalage du tracé.
Centrer le tracé: Calcule automatiquement les valeurs de décalage X et Y afin de centrer le tracé sur le papier. Cette option n'est pas disponible lorsque le paramètre Eléments à imprimer est défini sur Présentation.

Développer\Réduire

Contrôle l'affichage des options supplémentaires dans la boîte de dialogue de tracé.

Options d'impression

Imprimer les épaisseurs d'objet

Précise si les épaisseurs de lignes associées aux objets et aux calques doivent être tracées.

Mettre à l'échelle épaisseurs de ligne

Met les épaisseurs de ligne à l'échelle en fonction de l'échelle du tracé. Cette option permet d'indiquer l'épaisseur des lignes des objets tracés indépendamment de l'échelle du tracé.

Imprimer la transparence

Indique si la transparence d'un objet est tracée. Cette option doit être utilisée uniquement lorsque vous tracez des dessins avec des objets transparents.

Avertissement : Par souci de performances, le traçage de la transparence est désactivé par défaut. Ce paramètre peut être remplacé par la variable système PLOTTRANSPARENCYOVERRIDE. Par défaut, la variable système tient compte du paramètre défini dans les boîtes de dialogue Mise en page et Tracer.

Imprimer l'espace papier en dernier

Trace d'abord la géométrie de l'espace objet. La géométrie de l'espace papier est généralement tracée avant celle de l'espace objet.

Masquer les objets de l'espace papier

Détermine si l'opération CACHE s'applique aux objets de la fenêtre d'espace papier. Cette option n'est disponible qu'à partir d'un onglet de présentation. Ce paramétrage a une incidence sur l'aperçu du tracé, mais pas sur la présentation.

Imprimer en symétrie verticale

Oriente et trace le dessin sens dessus dessous.

Inclure la bannière de tracé

Active la bannière de tracé. Place une bannière sur un coin de chaque dessin et/ou le relie à un fichier.

Les paramètres de bannière de tracé sont définis dans la boîte de dialogue Bannière, qui vous permet de spécifier les informations que vous souhaitez appliquer à la bannière de tracé, telles que le nom du dessin, la date et l'heure, l'échelle du tracé, etc. Pour ouvrir la boîte de dialogue Bannière, sélectionnez l'option Activer la bannière de tracé, puis cliquez sur le bouton Paramètres de la bannière du tracé, à droite de l'option.

Vous pouvez ouvrir la boîte de dialogue Bannière à l'aide de la commande BANNIERE.

Ombrage

Indique la façon dont les vues sont tracées. Afin de spécifier ce paramètre pour une fenêtre sur un onglet de présentation, sélectionnez la fenêtre, cliquez avec le bouton droit de la souris, puis choisissez Propriétés.

Dans l'onglet Objet, vous pouvez sélectionner l'une des options suivantes :

Au format affiché. Trace les objets tels qu'ils apparaissent à l'écran. (Disponible dans AutoCAD LT)
Filaire hérité. Trace les objets en mode filaire, quelle que soit la façon dont ils apparaissent à l'écran, à l'aide de la commande MODEOMBRE héritée. (Disponible dans AutoCAD LT)
Masqué hérité. Trace les objets en supprimant les lignes masquées, quelle que soit la façon dont ils apparaissent à l'écran, à l'aide de la commande MODEOMBRE héritée. (Disponible dans AutoCAD LT)
Conceptuel.Trace les objets en appliquant le style visuel Conceptuel, quelle que soit la façon dont ils apparaissent à l'écran.
Masqué.Trace les objets en supprimant les lignes masquées, quelle que soit la façon dont ils apparaissent à l'écran.
Réaliste. Trace les objets en appliquant le style visuel Réaliste, quelle que soit la façon dont ils apparaissent à l'écran.
Ombré.Trace les objets en appliquant le style visuel Ombré, quelle que soit la façon dont ils apparaissent à l'écran.
Ombré avec arêtes. Trace les objets en appliquant le style visuel Ombré avec arêtes, quelle que soit la façon dont ils apparaissent à l'écran.
Nuances de gris.Trace les objets en appliquant le style visuel Nuances de gris, quelle que soit la façon dont ils apparaissent à l'écran.
Esquisse.Trace les objets en appliquant le style visuel Esquisse, quelle que soit la façon dont ils apparaissent à l'écran.
Filaire. Trace les objets en mode filaire, quelle que soit la façon dont ils apparaissent à l'écran.
Rayon X.Trace les objets en appliquant le style visuel Rayon X, quelle que soit la façon dont ils apparaissent à l'écran.
Rendu. Trace les objets en mode rendu, quelle que soit la façon dont ils apparaissent à l'écran.

Qualité

Indique la résolution du tracé des fenêtres ombrées.

Vous pouvez choisir parmi les options de résolution suivantes :

Brouillon. Définit les vues rendues et ombrées de l'espace objet pour qu'elles soient tracées au format filaire.
Aperçu. Définit les vues rendues et ombrées de l'espace objet pour qu'elles soient tracées à un quart de la résolution du périphérique courant, avec un maximum de 150 ppp.
Normal. Définit les vues rendues et ombrées de l'espace objet pour qu'elles soient tracées à la moitié de la résolution du périphérique courant, avec un maximum de 300 ppp.
Présentation. Définit les vues rendues et ombrées de l'espace objet pour qu'elles soient tracées à la même résolution que celle du périphérique courant, avec un maximum de 600 ppp.
Maximale. Définit les vues rendues et ombrées de l'espace objet pour qu'elles soient tracées à la même résolution que celle du périphérique courant, sans maximum défini.
Personnalisée. Définit les vues rendues et ombrées de l'espace objet pour qu'elles soient tracées à la résolution que vous spécifiez dans le champ PPP, avec une valeur limitée à la résolution du périphérique courant.

PPP

Indique le nombre de points par pouce appliqués aux vues ombrées ; le maximum correspond à la résolution maximale du périphérique de traçage courant. Cette option est disponible si vous sélectionnez Personnalisé dans la zone Qualité.

Remarque : L'option PPP est désactivée si aucune imprimante n'est sélectionnée.
