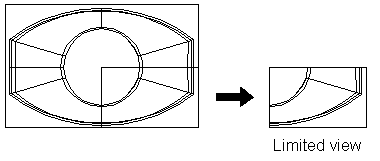

Vous pouvez créer une vue limitée, qui est une vue d'une portion de vue existante :

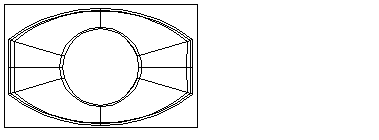

Pour créer une vue limitée de la vue du dessin montré ci-dessous :
- Assurez-vous d'avoir un dessin ayant au moins une vue.
Si vous n'avez pas de dessin ouvert, créez un dessin ou ouvrez un dessin existant.
Si vous n'avez pas de vue dans le dessin, créez une vue simple.
- Cliquez sur Mise en plan > Vue > Limitée.

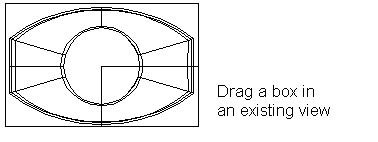

- Utilisez le bouton gauche de la souris pour éditer un cadre sur une vue existante, afin de sélectionner la partie que vous désirez voir apparaître dans la vue limitée :
Quand vous sélectionnez une partie de la vue, la boite de dialogue Echelle s'affiche :
- Changez la valeur dans la boite de dialogue pour définir l'échelle du modèle dans la vue limitée.
- Cliquez sur OK.
La silhouette de la nouvelle vue est attachée au curseur.

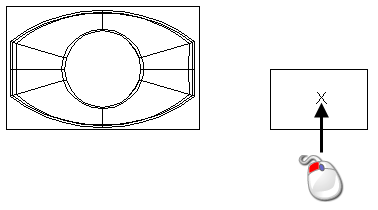

- Cliquez sur une position pour placer la nouvelle vue.

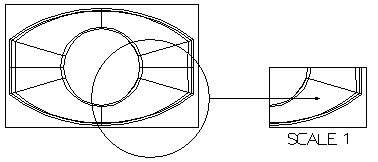

La nouvelle vue est ajoutée à votre dessin avec des indications sur son emplacement originel.
L'échelle de la vue limitée est affiché sous la vue et se met à jour sur changez l'échelle. Pour de plus amples détails, voir Boite de dialogue Modifier la vue.
