Remarque : La disponibilité de cette fonction d'enroulement dépend de la licence.
Le déroulement de courbe utilise l'assistant de déroulement pour dérouler les courbes à partir de surfaces et de solides. Il déroule, ou aplatit, une forme afin que des éléments filaires ou des symboles supplémentaires puissent être ajoutés. La forme modifiée peut ensuite être ré-enroulée sur l'élément cible.
Vous pouvez dérouler ceci :
- Courbes dépendantes
- Courbes de relimitation
- Frontières de patch
Remarque : Pour ré-enrouler la forme sur la surface cible, cliquez sur Surface > Créer > Enroulement.
Pour dérouler une courbe :
- Cliquez sur Filaire > A partir de la sélection > Enroulement > Déroulement pour démarrer l'assistant de déroulement.

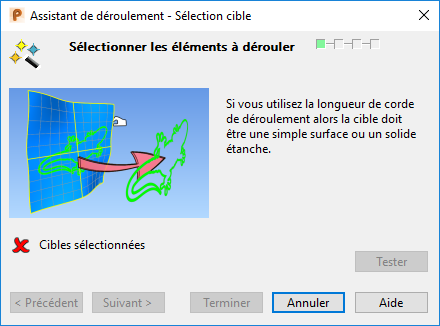

La page Sélection cible de l'assistant de déroulement s'affiche :
- Cibles sélectionnés — Sélectionnez l'élément que vous voulez dérouler.
- Tester — Cela affiche la page Création d'un mappage d'enroulement de longueur de corde de l'assistant. Elle vous permet de prévisualiser les résultats d'un enroulement en longueur-corde sur les cibles avant de charger les fichiers triangles.
- Cliquez sur Suivant pour afficher la page Méthode d'enroulement de l'assistant de déroulement.
