Utilisez cette page pour sélectionner la méthode avec laquelle appliquer les enrouleurs sur les éléments cibles.
- Corde — Sélectionnez cette méthode pour enrouler les triangles filaires sur l'élément cible en minimisant la distorsion.
Spécifiez comment l'enrouleur de corde est appliqué sur l'élément cible sur la page Création d'un mappage d'enroulement de longueur de corde de l'assistant d'enroulement.

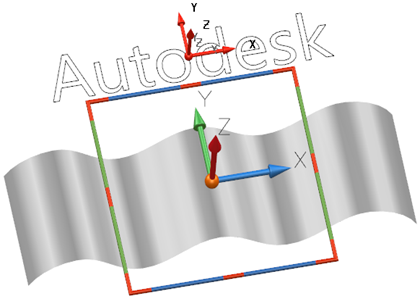

- Plan — Sélectionnez cette méthode pour projeter le filaire comme étant un plan sur les éléments.
Pour positionner correctement le filaire, affichez les éléments à l'écran de façon à ce que vous regardiez directement la zone où se trouve le filaire. Sélectionnez ensuite l'option Plan.
Si l'option était déjà sélectionnée avant que vous avez ajusté la position des éléments, sélectionnez-la à nouveau après avoir ajuster la position.
Remarque : Si un simple plan primitif est sélectionné, le filaire est ajusté sur celui-ci, quel que soit son orientation. - Cylindre — Cela projette le filaire comme étant un cylindre sur les éléments.
Le filaire est ajusté sur les éléments le long de l'axe vertical de l'écran. Il est ensuite projeté sur les éléments depuis le cylindre capable autour d'eux.
Avant de sélectionner cette option, assurez-vous que les éléments soient vus de façon à ce que l'axe vertical d'où vous voulez placer les courbes enroulées soit aligné avec l'axe vertical de l'écran.

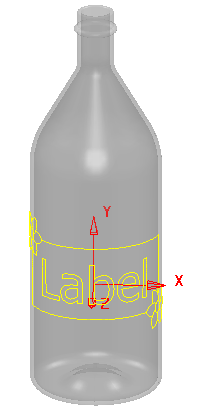

Remarque : Si un simple cylindre primitif est sélectionné, le filaire est ajusté sur celui-ci, quelque soit son orientation.L'exemple ci-dessous utilise la projection cylindrique et le plan de travail actif se trouve se trouve sur la surface de la bouteille.
Le filaire est enroulé autour de la bouteille et centré sur l'origine du plan de travail avec son axe Y aligné avec l'axe Y du plan de travail.
- UV — Cela projette le filaire en utilisant le paramètre d'espace de chaque élément.
- Cône — Cette option est sélectionnée quand vous créez un enroulement conique à 360 degrés et est indisponible quand d'autres méthodes d'enroulement sont en cours.
- Suivant — Différentes pages de l'assistant s'affichent selon la méthode qui est sélectionnée :
Méthodes Plan, Cylindre ou UV — La page Disposition des enroulementsde l'assistant d'enroulement s'affiche.
Méthode Corde — La page Création d'un mappage d'enroulement de longueur de corde de l'assistant d'enroulement s'affiche.
Selon la sélection d'une méthode d'enroulement, l'élément cible change de couleur :
