Page Identifier les éléments du moule - Coulisseau

Cette boite de dialogue s'affiche si vous avez sélectionné Coulisseau sur la page Sélectionner un type de noyau.

Cette page de l'assistant est sautée dans les cas suivants :

• La page Identifier les éléments du moule est omise de l'assistant si les deux empreintes peuvent être sélectionnées et qu'il n'y a pas de forme de tiroir dans le modèle.
• Vous avez des solides ou des composants appelés DW_CORE et DW_CAVITY dans le modèle. Ces solides sont automatiquement sélectionnés, tant qu'ils ne sont pas masqués ou sur un niveau qui est désactivé. (Des solides avec ces noms sont automatiquement produits par l'assistant de moulage quand vous le lancez depuis Toolmaker.)

Utilisez cette page pour sélectionner les empreintes de moulage pour les plaques de moule et de contre-moule, en utilisant les options suivantes :

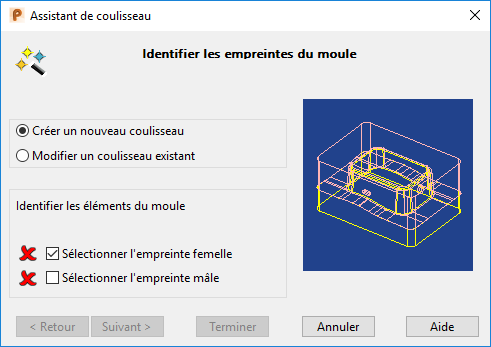

• Créer un nouveau coulisseau :
  1. Sélectionnez l'option Créer un nouveau coulisseau.
  2. Cliquez sur Sélectionner l'empreinte de contre-moule pour sélectionner une empreinte de moulage pour la plaque de contre-moule.

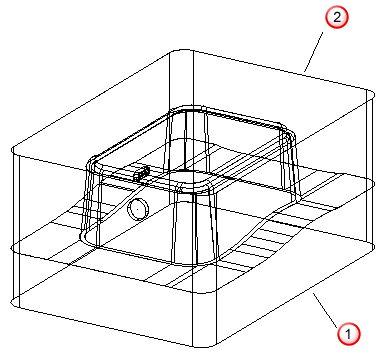

  3. Sélectionnez le noyau sur le solide.
  4. Cliquez sur Sélectionnez l'empreinte de contre-moule.
  5. Sélectionnez le moule sur le solide .



     Vous pouvez sélectionner deux solides ou composants qui sont connectés par une face commune.

     Lorsque vous sélectionnez des composants à multi-instances, la boîte de dialogue Composant à multi-instances sélectionné s'affiche.

  6. Cliquez sur Suivant pour accéder à la page Sélection du plan de joint.
• Modifier un coulisseau existant :

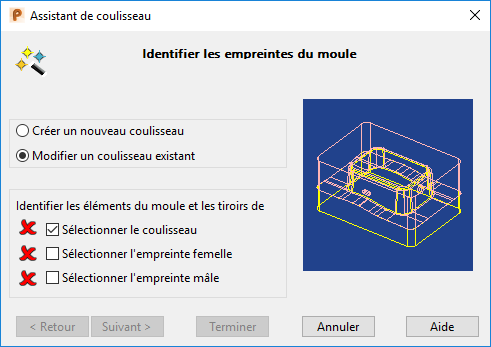

  1. Sélectionnez l'option Modifier un coulisseau existant. Une option supplémentaire apparaît dans la boite de dialogue :
  2. Choisissez Sélectionner le coulisseau. Cette option devient disponible si vous avez sélectionné Modifier un coulisseau existant.
  3. Sélectionnez un solide ou un composant qui est le coulisseau. Quand vous sélectionnez un coulisseau pour la modification, le se change en .
  4. Cliquez sur Suivant pour accéder à la page Sélection du plan de joint.
