Boite de dialogue Editeur d'étiquette

Quand vous sélectionnez une image dans la boite de dialogue Sélecteur d'image, elle apparaît en tant qu'étiquette sur les éléments sélectionnés et la boite de dialogue Editeur d'étiquette s'affiche.

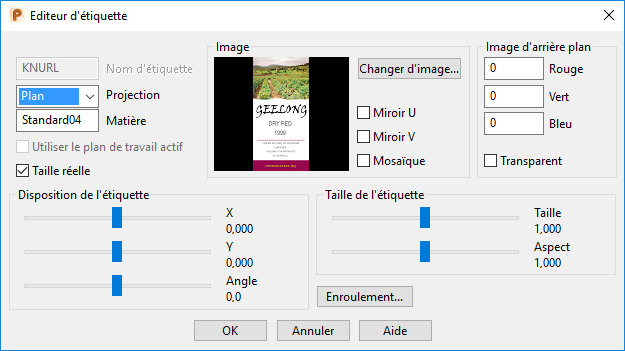

Utilisez les options dans la boite de dialogue Editeur d'étiquette pour éditer les paramètres de l'étiquette.

Vous pouvez éditer ceci :

Nom de l'étiquette — Le nom de l'étiquette.

Projection — Ceci détermine comment l'étiquette est projetée sur les éléments. Sélectionnez la projection requise dans la liste déroulante :

• Cylindre — Ceci projette l'étiquette comme étant un cylindre sur les éléments.

  L'étiquette est ajustée sur les éléments le long de l'axe vertical de l'écran. Elle est ensuite projetée sur les éléments depuis le cylindre capable autour d'eux.

  Avant de sélectionner cette option, assurez-vous que les éléments soient affiché dans une vue telle que l'axe vertical où vous voulez mettre l'étiquette soit aligné avec l'axe vertical de l'écran.

  Remarque : Si un simple cylindre primitif est sélectionné, l'étiquette est ajustée sur celui-ci, quelque soit son orientation.
• Plan — Cela projette l'étiquette comme un plan sur les éléments.

  Pour positionner correctement l'étiquette, voir les éléments à l'écran de façon à ce que vous regardiez directement la zone où l'étiquette sera placée, puis sélectionner l'option Plan. Si l'option est sélectionnée avant que vous ayez ajusté la position des éléments, resélectionnez l'option après avoir ajusté la position.

  Remarque : Si un simple plan primitif est sélectionné, l'étiquette est ajustée sur celui-ci, quelque soit son orientation.
• Arc — Cette option est disponible uniquement pour les surfaces non-relimitées. Cela projette l'étiquette en utilisant des distances le long des éléments.
• UV — Cela projette l'étiquette en utilisant le paramètre d'espace de chaque élément.

Matière — Affiche la matière utilisée par l'étiquette.

Utiliser le plan de travail actif — Sélectionnez cette option pour utiliser le plan de travail actif pour positionner et orienter l'étiquette. L'étiquette est centrée sur l'origine du plan de travail et son axe vertical est aligné avec l'axe Y du plan de travail.

Remarque : Le plan de travail n'est pas stocké avec l'étiquette. Si vous éditez l'étiquette plus tard et que vous changez sont type de projection quand le plan de travail n'est plus actif, vous obtiendrez un résultat différent.

Taille réelle — Sélectionnez cette option pour conserver la taille et le ration d'aspect des étiquettes cylindriques et planes, basé sur les formats de fichier .tif, .jpg et .dmt, s'ils ont des unités de longueur. S'ils n'ont pas d'unités de longueur, seul le ratio d'aspect est conservé.

Disposition de l'étiquette — Ajustez la position de l'étiquette en utilisant les curseurs. Les valeurs sont proportionnelles à l'espace de projection. L'espace de projection est déterminé depuis l'option sur le menu Projection.

• Utilisez le curseur X pour déplacer l'étiquette dans la direction X :



• Utilisez le curseur Y pour déplacer l'étiquette dans la direction Y :



• Utilisez le curseur d'angle pour faire pivoter l'étiquette :



Conseil : Pour un ajustement plus fin des curseurs, utilisez les touches de flèche sur le clavier ou la molette de la souris.

Taille de l'étiquette — Ajustez la taille de l'étiquette en utilisant les curseurs. Les valeurs sont proportionnelles à l'espace de projection.

• Utilisez le curseur de taille pour mettre à l'échelle l'étiquette dans toutes les directions :



• Utilisez le curseur d'aspect pour mettre à l'échelle uniquement la hauteur de l'étiquette :



Image — Utilisez les options de cette zone pour éditer l'image d'étiquette :

• Changer d'image — Cliquez sur ce bouton pour afficher la boite de dialogue Sélecteur d'étiquette de façon à ce que vous puissiez sélectionner une autre image.
• Miroir U — Sélectionnez cette option pour symétriser l'image selon l'axe U de l'élément :



• Miroir V — Sélectionnez cette option pour symétriser l'image selon l'axe V de l'élément :



• Mosaïque — Sélectionnez cette option pour répéter et disposer en mosaïque l'image pour couvrir la zone entière des éléments sélectionnés :



Image d'arrière plan — Utilisez ces options pour définir la couleur de l'arrière-plan de l'image :

• Rouge, Vert, Bleu — Utilisez ces valeurs pour spécifier la couleur dans l'image qui est considérée comme étant l'arrière-plan. Vous pouvez soit entrer les valeurs, soit cliquer sur une couleur sur l'image dans la boite de dialogue
• Transparent — Sélectionnez cette option pour rendre la couleur d'arrière-plan transparente sur l'étiquette.

Enroulement — Ceci affiche la boite de dialogue Enroulement en longueur-corde où vous définissez comment l'étiquette est appliquée sur l'élément sélectionné.

Conseil : Avant de créer l'enroulement, assurez-vous qu'un plan de travail soit actif où vous voulez que l'étiquette soit positionnée.

OK — Cliquez sur cette option pour accepter les modifications de l'étiquette et afficher la boite de dialogue Sélecteur d'étiquette.
