Ce paramètre, en conjonction avec celui de Résolution de la surface analytique, fournit des informations importantes utilisées par l’algorithme qui génère le modèle analytique d’énergie. Ce paramètre détermine la capacité de l'algorithme à rechercher des surfaces analytiques individuelles.
Il doit être inférieur à la plus petite cote de toute surface à inclure dans le modèle analytique d’énergie. Définissez ce paramètre dans la boîte de dialogue Paramètres énergétiques.
Pour le paramètre Résolution de la surface analytique :
- Valeur par défaut = 12 pouces (304,8 mm)
- Valeur minimale = 3 pouces (76,2 mm)
- Valeur maximale = 10 pieds (3048 mm)

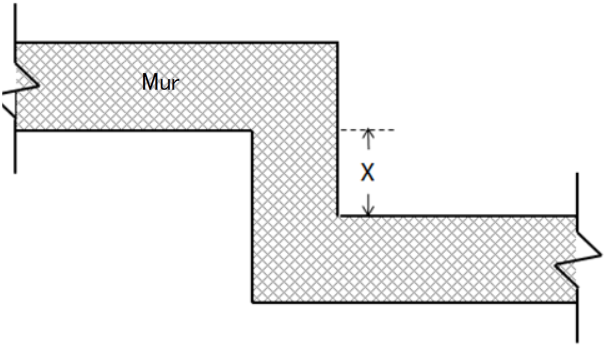

Ce concept peut être présenté comme indiqué dans la vue en plan suivante d’un mur.
Si la résolution de la surface analytique = 12 pouces (304,8 mm), alors :
- Si X < 12", alors une surface analytique n'est pas créée pour cette coupe du mur.
- Si X > 12'' et < 24'' (609,6 mm), alors une surface analytique est créée ou non pour cette coupe du mur.
- Si X > 24', alors une surface analytique est créée pour cette coupe du mur.
