Placez une charge surfacique affectée aux panneaux analytiques.
Placer une charge surfacique sur un hôte
- Dans l’onglet Analyser
groupe de fonctions Modèle analytique structurel, cliquez sur
(charges).
- Dans le ruban contextuel Modifier | <load> groupe de fonctions Charges, sélectionnez (Charge surfacique) et, dans le groupe de fonctions Charges ponctuelles, sélectionnez
(Sur l’hôte).
- Sélectionnez un panneau analytique pour placer la charge.
- La charge est placée sur toute la surface du groupe de fonctions.
Remarque : La case à cocher en regard du paramètre Est contraint sur l’hôte est automatiquement cochée dans la palette de propriétés Charge ponctuelle. La charge est contrainte à la référence de l’élément sélectionné. Vous pouvez supprimer la contrainte de cette charge en décochant la case.
Si une ouverture analytique est créée sur le panneau analytique hôte, une découpe est automatiquement créée dans la charge surfacique. Comme pour le groupe de fonctions hôte, la charge surfacique est également mise à jour en fonction des modifications géométriques de l’ouverture analytique.
Placer une charge surfacique en définissant la limite
- Dans l’onglet Analyser groupe de fonctions Modèle analytique structurel, cliquez sur (charges).
- Dans le ruban contextuel Modifier | <load> groupe de fonctions Charges, sélectionnez (Charge surfacique) et, dans le groupe de fonctions Charges ponctuelles, sélectionnez
(Définir la limite).
- Sélectionnez l’hôte. Seuls les éléments pris en charge seront mis en surbrillance. Une info-bulle indique le type d’élément pris en charge
- Dessinez le contour de la charge surfacique.
- Cliquez sur (Terminer) pour enregistrer les modifications et utiliser le mode d’esquisse.
- La charge est placée pour la zone définie.

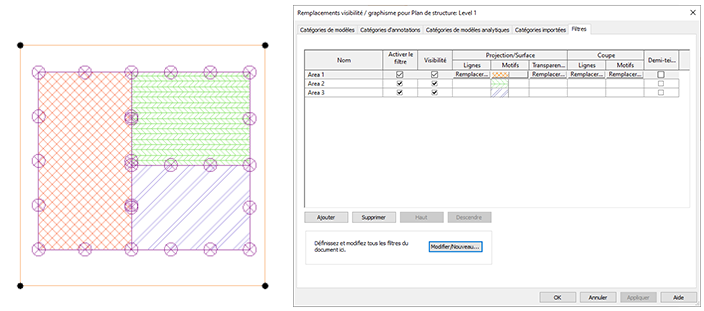

Représentation de la surface des charges surfaciques
Vous pouvez personnaliser les paramètres Visibilité/Graphismes de la surface des charges surfaciques.
Utilisez des filtres pour identifier chaque limite de charge surfacique dans une vue en plan, en fonction des paramètres de charge.
