Comparer les résultats de vitesse dans le centre de révision des conceptions
Dans cette étape, au lieu d'effectuer l'animation entre les scénarios, nous allons utiliser plusieurs fenêtres d'affichage pour comparer les champs de vitesse côte à côte.
Cliquez sur Image 2 dans le centre d'analyse de la conception pour afficher l'image récapitulative du maillage :

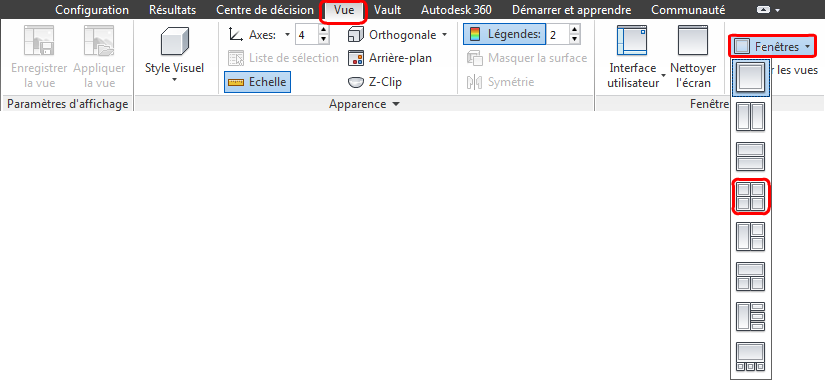

Pour montrer les quatre fenêtre d'affichage, cliquez sur Fenêtres d’affichage dans l'onglet Affichage et sélectionnez la valeur quatre :

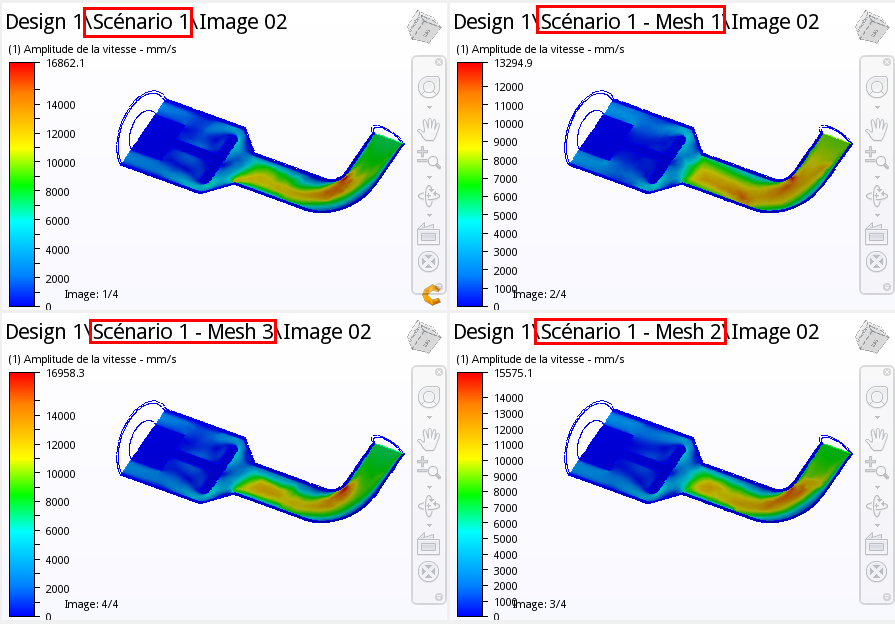

Effectuez un zoom avant et orientez le modèle de façon à voir clairement l'effet du maillage sur les résultats. Cliquez sur chaque fenêtre, puis utilisez le curseur dans le Centre de révision des conceptions pour afficher le scénario, comme indiqué :
Remarque : dans cette image, les résultats du maillage initial sont montrés dans le coin supérieur droit et ceux du maillage final, dans le coin supérieur gauche. Vous pouvez remarquer la différence de netteté dans la zone de séparation en aval du coude, l'impact sur la face de la soupape et les zones de recirculation en aval de la face de la soupape. Vous pouvez constater une amélioration incrémentale des caractéristiques de l'écoulement dans les deux étapes intermédiaires de la ligne inférieure.
