Quando si utilizza Set di strumenti AutoCAD Architecture 2024 per generare oggetti di AutoCAD quali direttrici e richiami, questi oggetti diventano annotativi e viene loro applicata la scala di annotazione. I blocchi multivista e le quote AEC generati sono annotativi. Per le dimensioni e la posizione di tali oggetti viene applicata la scala di annotazione corrente.
La scala di annotazione è un'impostazione associata alla scheda Modello e alle finestre dello spazio carta, che viene inoltre salvata con le viste modello. È determinata dal valore della variabile di sistema CANNOSCALE che consente di impostare la scala di annotazione corrente. Alle viste modello e alle finestre dello spazio carta possono essere assegnate scale di annotazione diverse.

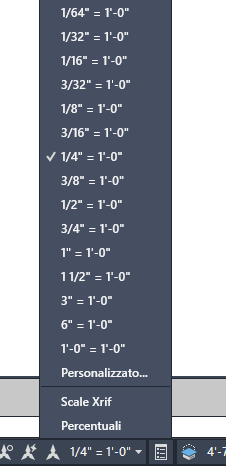

Impostare la scala di annotazione corrente selezionando una scala dal menu icone a comparsa Scala annotazione.
