Come utilizzare i grip per modificare le scale diritte

Per modificare le scale diritte utilizzando gli appositi grip, fare riferimento ai passaggi descritti nel presente argomento.

Grip	Descrizione
(Lunghezza)	Consente di modificare la lunghezza di una rampa di scale diritta.
(Altezza)	Consente di modificare l'altezza di una rampa di scale diritta.
(Rastremazione rampa)	Consente di modificare la rastremazione di una rampa di scale diritta.
(Bordo)	Consente di modificare la larghezza di una rampa di scale diritta mediante l'aggiunta di un bordo.
(Bordo)	Consente di modificare la larghezza di una rampa di scale diritta mediante lo spostamento di un bordo.
(Posizione linea di costruzione)	Consente di cambiare la posizione della linea di costruzione di una rampa di scale diritta.
(Posizione percorso grafica)	Consente di cambiare la posizione del percorso grafica di una rampa di scale diritta.

Modifica delle quote della scala

1. Selezionare la scala diritta.
2. Selezionare il grip della quota da modificare.

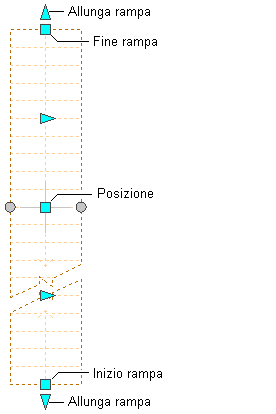

   Grip Inizio rampa, Fine rampa, Posizione e Allunga scala di una scala diritta

3. Spostare il grip fino a visualizzare il valore della quota desiderato, quindi fare clic una sola volta o immettere un valore.
   Nota: I grip Allunga scala consentono di spostare la scala diritta se questa non termina con un pianerottolo.
4. Fare clic sul grip Modifica bordi per accedere alla modalità di modifica bordi (larghezza rampa e rastremazione rampa).
   Nota: In alternativa, scegliere scheda Scalagruppo Editamenu a discesa Personalizza bordoModifica.

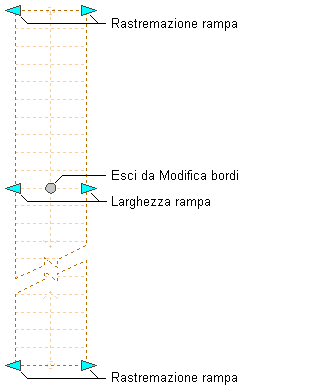

   Grip Rastremazione rampa, Larghezza rampa ed Esci da Modifica bordi di una scala diritta

5. Una volta modificati i bordi della scala, fare clic sul grip Esci da Modifica bordi per tornare alla modalità di modifica della scala di default.
6. Proseguire con le modifiche oppure fare clic con il pulsante destro del mouse e scegliere Deseleziona tutto per disattivare i grip.

Modifica della posizione di una scala diritta

1. Selezionare la scala diritta.
2. Selezionare il grip appropriato per modificare la posizione della scala, il punto iniziale e finale della stessa, la linea di costruzione o il percorso grafica.


   Grip Inizio rampa, Fine rampa, Allunga scala e Posizione di una scala diritta

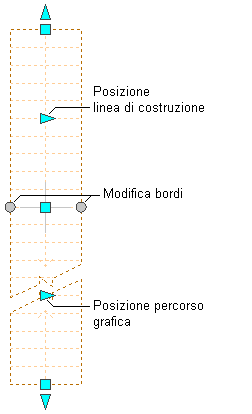

   Grip Posizione linea di costruzione, Posizione percorso grafica e Modifica bordi di una scala diritta

3. Spostare la scala nella posizione desiderata e fare clic una volta oppure immettere un valore e premere INVIO.

   Per immettere un valore per la seconda direzione in qualsiasi modalità di modifica (ad esempio per la direzione Y quando si eseguono modifiche lungo il piano XY), premere TAB per passare alla seconda direzione.

   È anche possibile bloccare il movimento della scala in una determinata direzione. Se nella modalità di modifica corrente si immette un valore per una delle due direzioni della quota e si preme TAB, il movimento della scala viene limitato alla direzione della seconda quota. Ad esempio, quando si eseguono modifiche nel piano XY, è possibile immettere un valore per la quota X, quindi premere TAB. La quota X viene bloccata su tale valore e il movimento della scala viene limitato alla direzione Y della quota.

4. Fare clic con il pulsante destro del mouse, quindi scegliere Deseleziona tutto per disattivare la visualizzazione dei grip.

Modifica dell'altezza di una scala diritta

1. Selezionare la scala diritta.
2. Per modificare l'altezza della scala, spostare il grip di Altezza.
   Nota: Questo grip viene visualizzato solo nelle viste 3D della scala. In vista piana non è possibile modificare l'altezza.

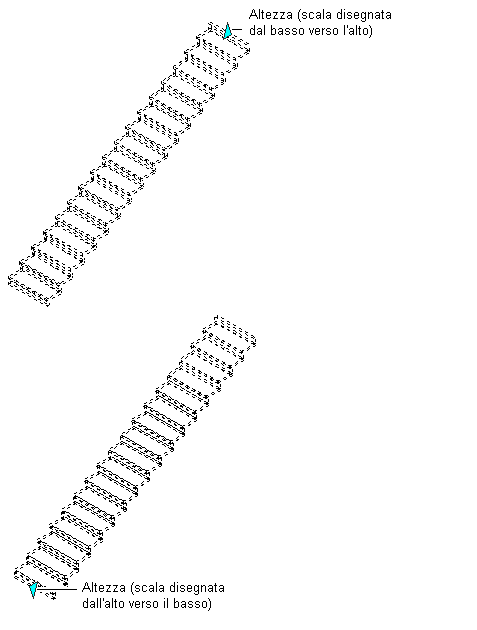

   Grip Altezza di una scala diritta

3. Fare clic con il pulsante destro del mouse, quindi scegliere Deseleziona tutto per disattivare la visualizzazione dei grip.
