Per definire delle suddivisioni create con la generazione di una sezione, attenersi alla procedura indicata di seguito. Ciascuna suddivisione viene specificata come distanza dal piano di taglio della linea di sezione.

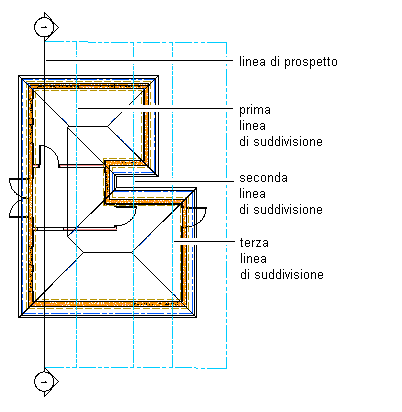

Linea di sezione con suddivisioni grafiche
È possibile controllare lo spessore di linea e altre proprietà di visualizzazione per aggiungere dei diversi livelli di profondità alle sezioni.
Le proprietà di visualizzazione di una suddivisione possono essere utilizzate con quelle di un materiale.
- Fare doppio clic sulla linea di sezione da modificare.
- Nel riquadro proprietà, fare clic sulla scheda Design, espandere Di base, quindi espandere Quote.
- Fare clic sul campo Suddivisioni, quindi aggiungere o modificare le suddivisioni.
Per... Procedere nel modo seguente... Creare una suddivisione Fare clic su
. Per modificare la distanza di default dalla linea di sezione, selezionare la suddivisione, fare clic sul valore esistente e immettere un nuovo valore. Modificare la lunghezza di una suddivisione Selezionare la suddivisione, quindi fare clic sul valore esistente e immettere un nuovo valore. Eliminare una suddivisione Selezionare la suddivisione e fare clic su
. - Fare clic su OK.
