Gli strumenti Richiamo consentono di definire parti del modello di costruzione come dettagli, sezioni e prospetti. Queste parti vengono collocate in viste dello spazio modello create per il richiamo.
Una vista dello spazio modello è una parte del disegno di una vista che può essere visualizzata in una finestra apposita in una scheda di layout di un disegno. La vista di uno spazio modello è dotata dei seguenti elementi: nome, descrizione, configurazione di visualizzazione, istantanea layer, scala di disegno, stato del layer e direzione della vista. Le viste dello spazio modello rappresentano un'evoluzione del concetto Viste con nome di AutoCAD, ma, a differenza delle Viste con nome, le viste dello spazio modello presentano un contorno definito.
È possibile inserire una vista dello spazio modello contenente un dettaglio, una sezione o un prospetto nel disegno corrente della vista, in un disegno esistente di una vista del progetto o in un disegno nuovo della vista del progetto.
Nuovi tipi di disegno delle viste
I disegni delle viste sono stati migliorati per Set di strumenti AutoCAD Architecture 2024. Oltre ai disegni delle viste generali esistenti, ora è possibile accedere a tipi di disegno particolari, realizzati per il salvataggio di dettagli, sezioni e prospetti nei progetti. Tutti questi tipi di vista sono organizzati nel Navigatore progetto.
I seguenti tipi di disegno delle viste sono disponibili nella funzione Gestione disegni:
- Disegni di viste generali: un disegno di vista generale contiene costruzioni a cui si fa riferimento nel progetto e rappresenta una vista specifica del modello di costruzione. Questo tipo di disegno è basato sul modello di vista generale definito nelle impostazioni del progetto.

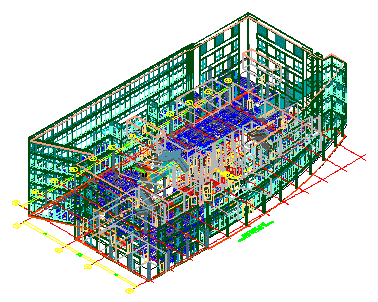

Vista 3D dell'intero edificio
- Disegni di viste di dettaglio: un disegno di vista di dettaglio può contenere una o più viste dello spazio modello che mostrano una parte specifica del modello di costruzione, quali un dettaglio o una parte di un piano ingrandita. È possibile specificare il livello di dettaglio mediante la configurazione di visualizzazione e lo Stile sezione/prospetto 2D. Una vista dello spazio modello contenente un dettaglio può essere creata con un richiamo. Questo tipo di disegno è basato su un modello di vista di dettaglio definito nelle impostazioni del progetto.

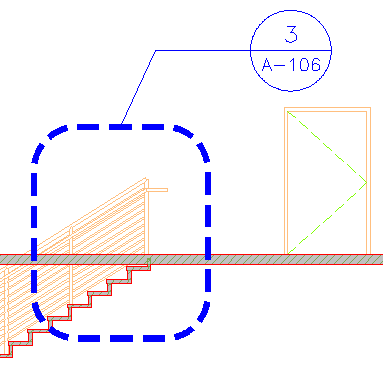

Vista dettaglio in un richiamo
- Disegni di viste di sezione/prospetto: un disegno di vista di sezione o prospetto può contenere una o più viste dello spazio modello che mostrano una sezione o un prospetto del modello di costruzione. Una vista dello spazio modello contenente una sezione o un prospetto può essere creata mediante un richiamo. Sono stati aggiunti appositi strumenti Richiamo che rendono la creazione di prospetti interni ed esterni a quattro vie più facile e di maggiore impatto. Questo tipo di disegno è basato su un modello di vista di sezione/prospetto definito nelle impostazioni del progetto.
Quattro prospetti esterni dello spazio modello
Utilizzo dei campi dati negli strumenti Richiamo
I campi consentono di migliorare le funzioni di creazione della documentazione nei file di disegno. Un campo dati non è altro che del testo modificabile, impostato per visualizzare dati che potrebbero cambiare durante il ciclo di vita del disegno. Quando un campo dati viene aggiornato, viene visualizzato il valore più recente del campo. I campi possono essere inseriti nelle definizioni di attributo e utilizzati per creare strumenti Richiamo.
Richiami e progetti
I richiami e le viste dello spazio modello di riferimento sono strettamente collegati ai progetti nella funzione Gestione disegni. Sebbene sia possibile usare, in una certa misura, i richiami all'esterno dei progetti, per utilizzarli in maniera ottimale, è necessario lavorare all'interno dei progetti.
