Proprietà dello strumento Richiamo - Riferimenti

È possibile utilizzare gli strumenti Richiamo per creare viste di sezione, di prospetto e di dettaglio che fanno riferimento ad un richiamo. A seconda del tipo di vista che si desidera creare, è necessario impostare diverse opzioni dello strumento Richiamo.

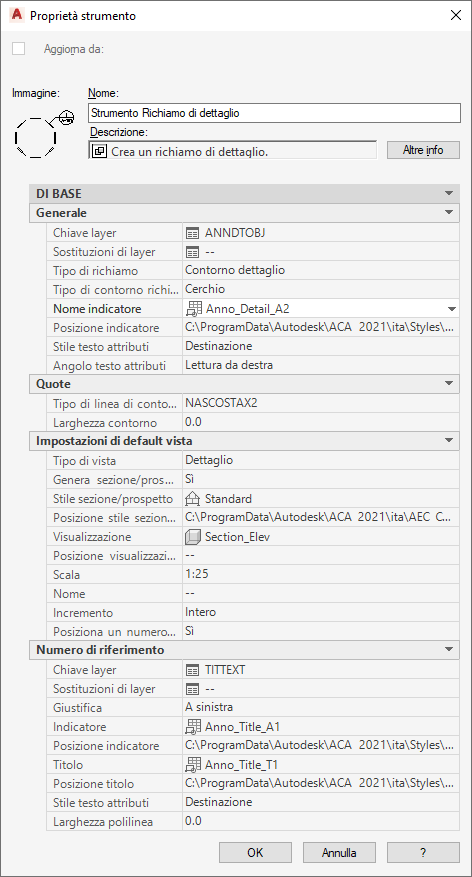

Proprietà di un richiamo di dettaglio

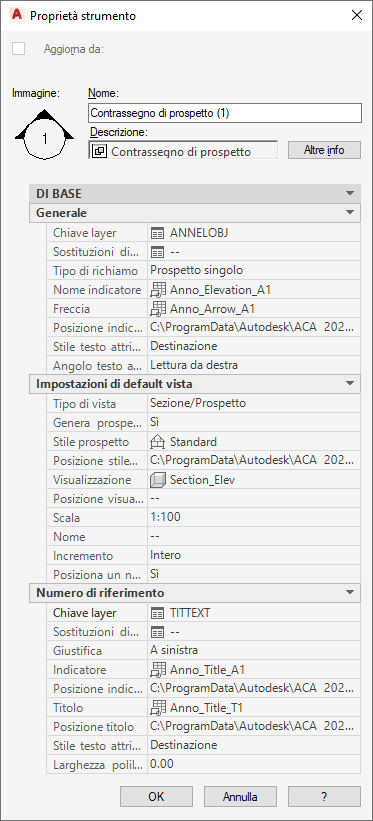

Proprietà di un richiamo di prospetto

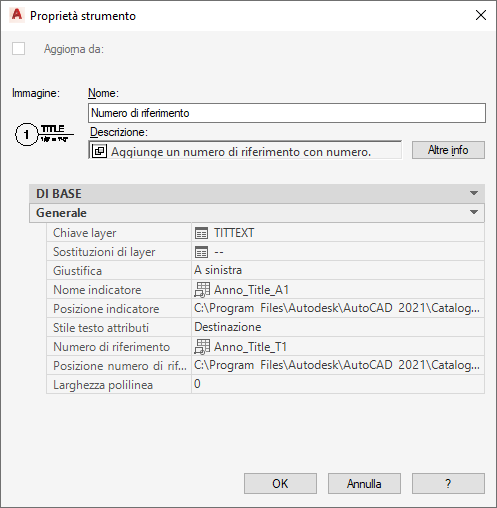

Proprietà di uno strumento Numero di riferimento

Nella tabella seguente sono elencate le proprietà che possono essere impostate per i singoli tipi di strumento.

Proprietà	Tipo di strumento	Descrizione
Categoria Generale
Chiave layer	Generale (tutti i tipi di richiami)	Viene specificata la chiave layer nella quale viene inserito il simbolo del richiamo.
Sostituzioni di layer	Generale	Se necessario, è possibile specificare una sostituzione della chiave layer per il simbolo del richiamo.
Tipo di richiamo	Generale	Viene definito il tipo di strumento Richiamo che si desidera inserire. È possibile scegliere tra i seguenti tipi: Contorno dettaglio: strumento costituito da un contorno e da un contrassegno di dettaglio Contrassegno dettaglio: strumento costituito soltanto da un contrassegno di dettaglio Prospetto singolo: strumento costituito da un contrassegno di prospetto singolo Prospetto quattro vie: strumento costituito da quattro contrassegni e linee di prospetto Indicatore sezione e coda: strumento costituito da una linea di sezione con un indicatore e una coda Indicatore sezione e indicatore: strumento costituito da una linea di sezione con due indicatori posti all'inizio e alla fine
Tipo di contorno richiamo	Contorno dettaglio	È possibile scegliere la forma del contorno dettaglio. Le opzioni disponibili sono circolare, rettangolare e con forma irregolare.
Tipo di prospetto a quattro vie	Prospetto quattro vie	È possibile selezionare il tipo di prospetto a quattro vie da creare. Le opzioni disponibili sono interno ed esterno. Nota: Per un prospetto interno, i vani possono essere selezionati come regione di prospetto.
Nome indicatore	Generale	Viene definito il blocco utilizzato come etichetta di richiamo.
Posizione indicatore e freccia	Generale	Definisce la posizione delle etichette dei simboli di richiamo disponibili e, se applicabile, la posizione delle frecce delle etichette.
Freccia	Sezione/ Prospetto	Definisce il blocco per la freccia del contrassegno di sezione/prospetto.
Stile testo attributi	Generale	Viene selezionato se lo stile di testo per gli attributi del richiamo sarà quello dell'etichetta di richiamo (Contenuto) o quello corrente del disegno (Destinazione).
Angolo testo attributi	Generale	Viene selezionato l'angolo per il testo degli attributi. È possibile scegliere di inserire il testo per gli attributi con lo stesso angolo del simbolo del richiamo (Come inserito), in senso orizzontale nel disegno (Orizzontale) oppure in modo che sia letto da destra (Lettura da destra).
Categoria Quote
Raggio angolo	Contorno dettaglio	Definisce il raggio dell'angolo dei contorni dettaglio rettangolari e con forma irregolare.
Tipo di linea contorno	Contorno dettaglio	Definisce il tipo di linea del contorno dettaglio.
Larghezza contorno	Contorno dettaglio	Definisce la larghezza della linea per le linee dei contorni.
Categoria Impostazioni di default vista
Tipo di vista	Generale	Questa impostazione determina il tipo di vista generata dallo strumento Richiamo. È possibile scegliere tra i seguenti tipi: Vista di dettaglio: se è stato selezionato il tipo di vista Dettaglio e si crea una vista dello spazio modello in un nuovo disegno, per questo disegno verrà usato il modello di vista di dettaglio impostato nel progetto. Vista di sezione/prospetto: se è stato selezionato il tipo di vista Sezione/Prospetto e si crea una vista dello spazio modello in un nuovo disegno, per questo disegno verrà usato il modello di vista di sezione/prospetto impostato nel progetto. Vista generale: se è stato selezionato il tipo di vista Generale e si crea una vista dello spazio modello in un nuovo disegno, per questo disegno verrà usato il modello di vista generale impostato nel progetto.
Genera sezione/prospetto	Generale	È possibile scegliere se creare una sezione/un prospetto 2D.
Stile sezione/prospetto	Generale	Se è stata selezionata la creazione di una sezione/un prospetto 2D, è necessario impostare uno stile sezione/prospetto 2D.
Posizione stile sezione/prospetto	Generale	Imposta il file modello o di disegno nel quale sono memorizzati gli stili sezione/prospetto 2D disponibili.
Visualizzazione	Generale	Se è stata selezionata la creazione di una sezione/un prospetto 2D, è necessario impostare una visualizzazione per la sezione/il prospetto 2D.
Posizione visualizzazione	Generale	Imposta il file modello o di disegno nel quale sono memorizzate le visualizzazioni disponibili.
Scala	Generale	Viene definita la scala della vista dello spazio modello generata mediante lo strumento, nonché la scala delle viste del foglio generate dalla vista dello spazio modello. Nota: È possibile sostituire la scala impostata nello strumento durante l'inserimento del richiamo nel disegno.
Nome	Generale	Imposta il nome di default per le viste dello spazio modello create con questo strumento. È possibile sostituire il nome impostato nello strumento durante l'inserimento del richiamo nel disegno.
Incremento	Generale	Imposta un metodo di incremento di default per l'assegnazione dei nomi a più viste dello spazio modello create con questo strumento Richiamo. Le opzioni disponibili sono Intero e Carattere.
Inserire un numero di riferimento	Generale	È possibile selezionare se il numero di riferimento deve essere associato alle viste dello spazio modello create con questo strumento.
Categoria Numero di riferimento
Chiave layer	Generale	Per default, il numero di riferimento associato allo strumento Richiamo viene inserito nello stesso layer in cui risiede la vista dello spazio modello generata. È tuttavia possibile definire un layer diverso per il numero di riferimento selezionando una chiave di layer diversa in questo campo.
Sostituzioni di layer	Generale	Se necessario, è possibile specificare una sostituzione della chiave layer per il numero di riferimento in questo campo.
Giustifica	Generale	Specifica la giustificazione del numero di riferimento in relazione alla linea di quest'ultimo. Le opzioni disponibili sono Sinistra e Destra.
Indicatore	Generale	È possibile selezionare nell'elenco il blocco usato per il simbolo del numero di riferimento.
Posizione indicatore	Generale	Imposta il file modello o di disegno nel quale sono memorizzati i blocchi disponibili.
Titolo	Generale	Viene definito il simbolo del titolo.
Posizione titolo	Generale	Imposta il file modello o di disegno nel quale sono memorizzati i simboli del titolo disponibili.
Stile testo attributi	Generale	Viene selezionato se lo stile di testo per gli attributi del titolo sarà quello dell'indicatore del titolo (Contenuto) o quello corrente del disegno (Destinazione).
Larghezza polilinea	Generale	Specifica la larghezza del separatore polilinea. Il valore viene misurato in unità di stampa e scalato in base alla scala corrente delle annotazioni.
