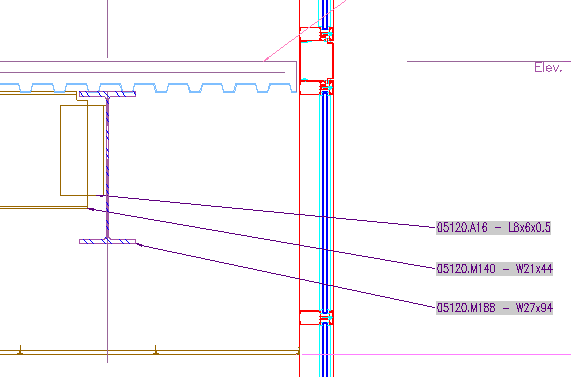

Le note chiave rappresentano un modo coerente di annotare tipi diversi di disegni in un gruppo di documenti di costruzione al fine di identificare i materiali di costruzione o di fornire istruzioni o indicazioni particolari. Set di strumenti AutoCAD Architecture 2024 fornisce un metodo flessibile, basato sugli strumenti, per inserire note chiave collegate ad un database di note chiave e che pertanto possono essere modificate sia globalmente, sia singolarmente. Questo metodo supporta sia le note chiave di riferimento (la nota chiave corrisponde ad una sezione di una specifica associata e può essere presente in diversi disegni), sia le note chiave foglio (le note chiave sono numerate in sequenza per ogni disegno). In Set di strumenti AutoCAD Architecture 2024 vengono fornite note chiave predefinite per i componenti di dettaglio di default di dimensioni specifiche e per gli oggetti architettonici che rappresentano assiemi di più componenti, ad esempio il muro CMU da 8 pollici. Se non vi sono note chiave predefinite, è possibile configurare uno strumento di inserimento di note chiave contenente un campo per la nota chiave.
Note chiave con campi
In Set di strumenti AutoCAD Architecture 2024 sono disponibili i seguenti campi di note chiave:
- Solo chiave di riferimento
- Solo nota di riferimento
- Chiave e nota di riferimento
- Solo chiave foglio
- Solo nota foglio
- Chiave e nota foglio
È anche possibile inserire campi di note chiave come segnaposti che vengono compilati una volta collegati all'oggetto di costruzione.
