Come specificare le celle di un assieme porta/finestra che utilizzano un'assegnazione di celle

Quando si crea un'assegnazione di celle, è necessario specificare le celle della griglia che utilizzeranno tale assegnazione. Per la selezione delle celle sono disponibili due opzioni:

• Utilizzare Posizione per inserire il riempimento nelle celle iniziali, mediane o finali di una griglia verticale oppure nelle celle inferiori, mediane o superiori di una griglia orizzontale. Se il numero delle celle è pari (quattro o più), Mediane si riferisce alle due celle al centro della griglia. Se invece il numero delle celle è dispari (tre o più), la cella mediana è quella al centro della griglia.

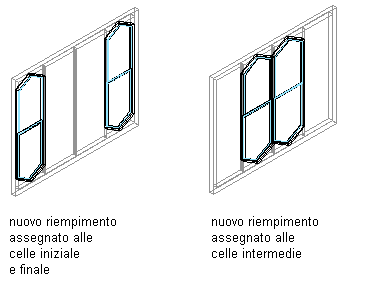

  Determinazione del riempimento di un assieme porta/finestra per posizione

• Utilizzare Indice per inserire il riempimento in celle specifiche basandosi sui numeri di cella. Le celle sono numerate dall'inizio alla fine o dal basso verso l'alto. Ad esempio, digitando 1, 2, 3 il riempimento verrà inserito nella prima, nella seconda e nella terza cella.

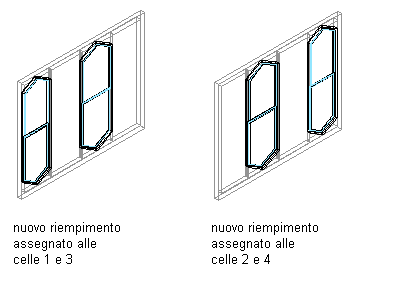

  Determinazione del riempimento di un assieme porta/finestra per indice

1. Scegliere scheda Gestiscigruppo Stile e visualizzazioneGestione stili.
2. Espandere Oggetti architettoniciStili di assieme porta/finestra.
   Nota: In alternativa, selezionare un assieme porta/finestra nel disegno, quindi scegliere scheda Assieme porta/finestra gruppo Generale menu a discesa Modifica stile Stili di assieme porta/finestra.
3. Selezionare uno stile di assieme porta/finestra.
4. Fare clic sulla scheda Convenzioni design.
5. Nel riquadro sinistro, selezionare una griglia.
6. Selezionare una assegnazione di celle.

   Se è stata selezionata l'opzione...	Procedere nel modo seguente...
   Posizione per Tipo	Fare clic sulla colonna Usato in, quindi fare clic su . Selezionare le celle che devono utilizzare l'assegnazione, quindi fare clic su OK.
   Indice per Tipo	Immettere i numeri delle celle separati da virgole nella colonna Usato in. Per le griglie verticali le celle sono numerate da sinistra verso destra, mentre per le griglie orizzontali sono numerate dal basso verso l'alto.

   Nota: Non assegnare più definizioni alla stessa cella. Se si assegnano più definizioni, verrà utilizzata l'ultima definizione assegnata.
7. Fare clic su OK.

   Per le celle senza un'assegnazione specifica viene utilizzato il riempimento di default.
