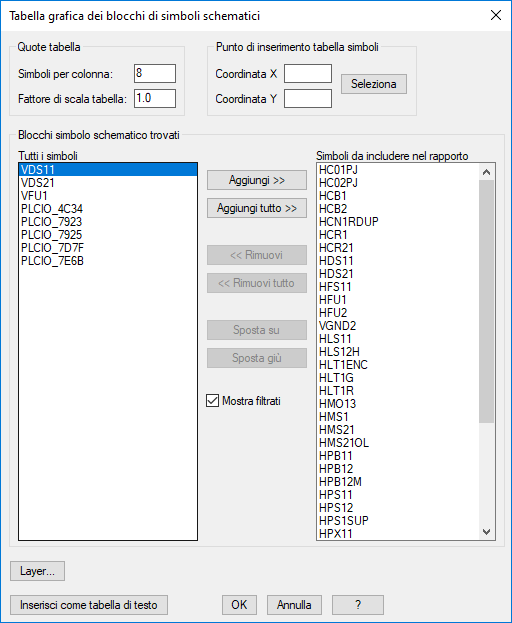

Finestra di dialogo Tabella grafica dei blocchi di simboli schematici

Specifica i simboli da includere nel rapporto, l'ordine dei simboli e le quote della tabella.

Trova

Immissione comando: AESCHEMATICREPORT

Selezionare Elenco simboli dall'elenco dei rapporti. Eseguire il rapporto e fare clic su Inserisci in disegno nella finestra di dialogo Generatore di rapporti.

Elenco di opzioni

Vengono visualizzate le opzioni seguenti.

Quote tabella

Simboli per colonna: Specifica il numero di simboli per colonna nella tabella quando viene inserita nel disegno.
Fattore di scala tabella: Specifica la scala della tabella quando viene inserita nel disegno.

Punto di inserimento tabella simboli

Coordinata X: Imposta il valore della coordinata X per l'angolo superiore sinistro della tabella.
Coordinata Y: Imposta il valore della coordinata Y per l'angolo superiore sinistro della tabella.
Seleziona: Specifica il punto del disegno in cui posizionare la tabella.

Blocchi simbolo schematico trovati

Tutti i simboli: Elenca i simboli disponibili. Selezionare un simbolo dall'elenco per aggiungerlo allo stile riferimenti incrociati.
Simboli da includere nel rapporto: Specifica i simboli da includere e l'ordine dei simboli.
Aggiungi: Aggiunge il simbolo selezionato all'elenco Simboli da includere nel rapporto.
Aggiungi tutto: Aggiunge tutti i simboli all'elenco Simboli da includere nel rapporto.
Rimuovi: Rimuove il simbolo selezionato dall'elenco Simboli da includere nel rapporto.
Rimuovi tutto: Rimuove tutti i simboli dall'elenco Simboli da includere nel rapporto.
Sposta in alto: Sposta il simbolo selezionato di un livello verso l'alto nell'elenco Simboli da includere nel rapporto.
Sposta in basso: Sposta il simbolo selezionato di un livello verso il basso nell'elenco Simboli da includere nel rapporto.
Mostra filtrati: Specifica se gli elementi filtrati vengono visualizzati nell'elenco Tutti i simboli.

Layer

Specifica l'assegnazione di layer della tabella da inserire nel disegno.

Inserisci come tabella di testo

Visualizza la finestra di dialogo Configurazione generazione tabelle, in cui è possibile inserire il contenuto come tabella di testo.
