Crea un solido o una superficie 3D nello spazio tra le diverse sezioni trasversali.
Metodi di accesso
Insieme di strumenti: .
Menu: .
Riepilogo

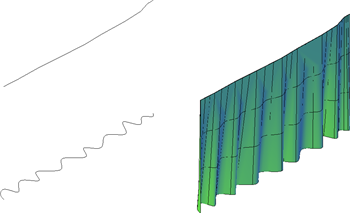

Crea una superficie o un solido 3D mediante la selezione di una serie di sezioni trasversali. Le sezioni trasversali definiscono la forma del solido o della superficie risultante. È necessario specificare almeno due sezioni trasversali.
I profili di loft possono essere aperti o chiusi, piatti o non piatti o suboggetti spigolo. Utilizzare l'opzione modalità per selezionare la creazione di una superficie o di un solido.
Durante la creazione di superfici, utilizzare SURFACEMODELINGMODE per specificare se la superficie sarà una superficie NURBS o procedurale. Utilizzare SURFACEASSOCIATIVITYper specificare se le superfici procedurali saranno associative.
È possibile utilizzare i seguenti oggetti e suboggetti con LOFT:
|
Oggetti che è possibile utilizzare come sezioni trasversali |
Oggetti che è possibile utilizzare come traiettoria di loft |
Oggetti che è possibile utilizzare come guide |
|---|---|---|
|
Polilinea 2D |
Spline |
Spline 2D |
| Solido 2D | ||
|
Spline 2D |
Elica |
Spline 3D |
|
Arco |
Arco |
Arco |
|
Cerchio |
Riferimento parziale - cerchio |
Polilinea 2D Nota:
Le polilinee 2D possono essere utilizzare come guide se contengono un solo segmento. |
| Suboggetti spigolo | Suboggetti spigolo | Suboggetti spigolo |
|
Ellisse |
Ellisse |
Polilinea 3D |
|
Arco ellittico |
Arco ellittico |
Arco ellittico |
| Elica |
Polilinea 2D |
|
|
Linea |
Linea |
Linea |
| Faccia planare o non planare di un solido | ||
| Superficie piana o non piana | ||
|
Punti (solo prima e ultima sezione trasversale) |
Polilinea 3D |
|
| Regione | ||
| Traccia |
Per eliminare automaticamente sezioni trasversali, guide e traiettorie, utilizzare DELOBJ. Se l'associatività della superficie è attivata, il valore di DELOBJ viene ignorato e la geometria di origine non viene eliminata.
Elenco dei messaggi di richiesta
Vengono visualizzati i seguenti messaggi di richiesta:

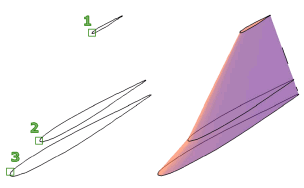

- Selezionare sezioni trasversali in ordine di loft
-
Selezionare curve aperte o chiuse nell'ordine in cui vengono attraversati dalla superficie o dal solido.

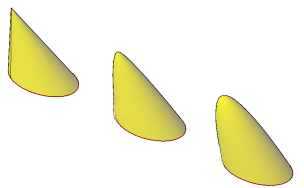

- Punto
-
Se si seleziona l'opzione Punto, è necessario selezionare anche una curva chiusa.
- Unisci più curve
-
Unisce più curve unite alle estremità per generare una sezione trasversale.
- Modalità
-
Determina se l'oggetto di loft è un solido o una superficie.
- Opzioni
- Continuità
-
Questa opzione viene visualizzata solo se la variabile di sistema LOFTNORMALS è impostata su 1 (levigata adattata). Specifica se la continuità nel punto d'incontro delle superfici è G0, G1 o G2.

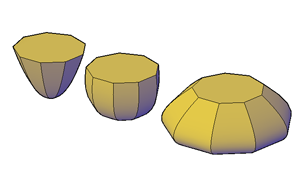

- Ampiezza curvatura
-
Questa opzione viene visualizzata solo se la variabile di sistema LOFTNORMALS è impostata su 1 (levigata adattata). Specifica un valore per l'ampiezza della curvatura per gli oggetti che presentano una continuità G1 o G2.

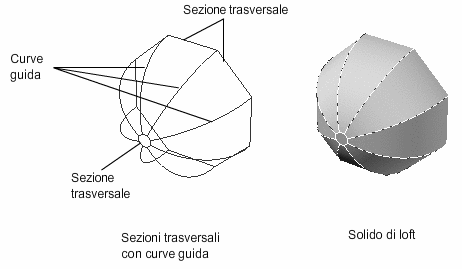

Guide
-
Specifica le curve guida che controllano la forma della superficie o del solido di loft. È possibile utilizzare curve guida per controllare il modo in cui i punti vengono associati alle sezioni trasversali corrispondenti per evitare di ottenere risultati non desiderati, ad esempio rugosità sul solido o sulla superficie risultante.
- Interseca ogni sezione trasversale.
- Deve iniziare in corrispondenza della prima sezione trasversale.
- Deve terminare in corrispondenza dell'ultima sezione trasversale.
Selezionare un numero qualsiasi di curve guida per il solido o la superficie di loft e premere INVIO.

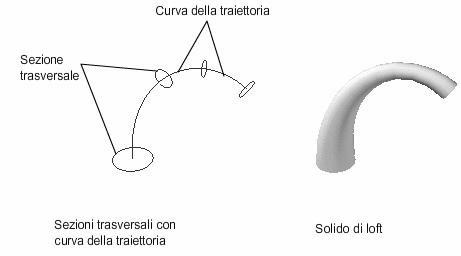

Traiettoria
-
Specifica una traiettoria singola per la superficie o il solido di loft.
La curva della traiettoria deve intersecare tutti i piani delle sezioni trasversali.
Solo sezioni trasversali
-
Crea oggetti con profondità senza usare guide o traiettorie.
Impostazioni
-
Visualizza la finestra di dialogo Impostazioni loft.
