In questo esercizio, si modificherà la transizione tra un tracciato di scostamento e la regione di allargamento, quindi si utilizzeranno grip per modificare la geometria dell'allargamento.
Questo esercizio è la prosecuzione dell'Esercizio 3: Aggiunta di un allargamento ad un tracciato di scostamento.
Modificare la transizione dell'allargamento
- Aprire Align-6D.dwg, che si trova nella cartella delle Carte di esercitazione.
La Carta contiene una superficie e un tracciato di riferimento con due tracciati di scostamento. Il tracciato di scostamento sul lato destro del tracciato di riferimento presenta due regioni di allargamento.
- Selezionare il tracciato di scostamento sul lato destro del tracciato di riferimento. Fare clic con il pulsante destro del mouse. Fare clic su Modifica parametri scostamento.
Nella finestra di dialogo Parametri tracciato di scostamento, notare che il tracciato di scostamento è diviso in una serie di regioni e transizioni. Ogni regione rappresenta i valori di scostamento degli intervalli di progressive sequenziali lungo il tracciato di riferimento. Le transizioni rappresentano la geometria che collega ogni regione alla successiva.
Nota:I parametri della prima regione vengono visualizzati nella finestra. Visualizzare i parametri delle successive regioni utilizzando l'elenco Selezionare la regione di allargamento o i pulsanti freccia.
- Nella finestra di dialogo Parametri tracciato di scostamento, fare clic su

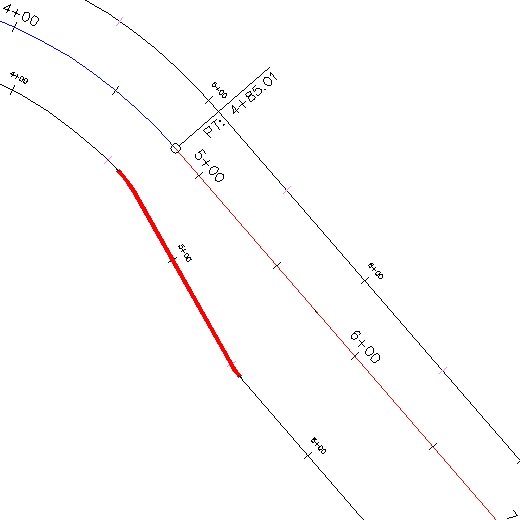

. - Nella colonna Proprietà, selezionare in sequenza ognuna delle voci Regione e Transizione.
Si noti che ogni regione e transizione viene evidenziata nella Carta quando viene selezionata.
- Espandere la categoria Transizione in uscita.
- Impostare Tipo di transizione from Lineare su Curva-Linea-Curva.
La transizione viene modificata in una riga con una curva su entrambe le estremità.
- In Parametri transizione, come Lunghezza transizione, immettere 50.
La transizione viene aggiornata per riflettere le modifiche.
Modificare tramite grip la regione di allargamento

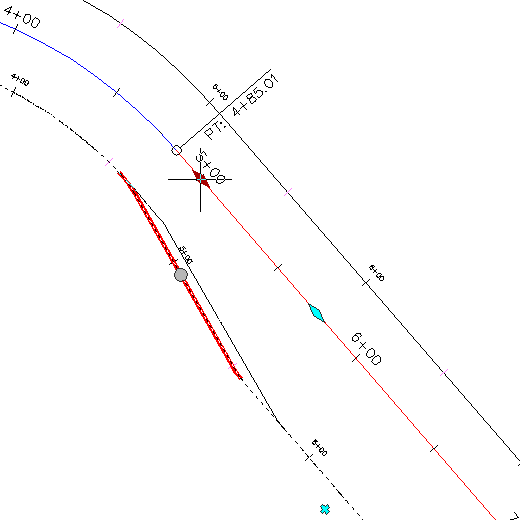

- Sul tracciato di riferimento, selezionare il grip iniziale di allargamento
accanto alla progressiva 4+50. Il grip diventa rosso. - Fare clic per posizionare il grip in corrispondenza della progressiva 5+00.
Notare che quando si modifica la posizione iniziale dell'allargamento, la transizione viene spostata con essa mentre i parametri relativi vengono mantenuti.
- Sul tracciato di scostamento, fare clic sul grip di scostamento
. Il grip diventa rosso. - Mentre il grip è attivo, immettere 50 come nuovo valore di scostamento.
La regione di allargamento si espande per adattarsi al nuovo valore di scostamento.
Nota:Il grip
consente di aggiungere un'altra regione di allargamento. - Fare clic sul grip
. I grip
vengono visualizzati in grigio e i grip
vengono visualizzati all'inizio e alla fine della sottoentità di transizione. Questi grip sono utilizzati per modificare la geometria di transizione.
- Provare ad utilizzare i grip per modificare la geometria della transizione.
Mentre si modifica tramite grip la geometri della transizione, notare che i valori dei parametri applicabili vengono automaticamente aggiornati nella finestra di dialogo Parametri scostamento.
Per continuare con l'esercitazione successiva, passare a Progettazione di un tracciato che fa riferimento agli standard locali.
