Sottosquadri — Selezionare questa opzione per abilitare gli utensili di fresatura lato per lavorare i sottosquadri. Quando si attiva Sottosquadri, è disponibile al scheda Lato lavorazione.
L'opzione Sottosquadri non è disponibile quando è attivato Passate spirale collegate.
Spirale continua — Attivare questa opzione per fermare l'alzata utensile dalla superficie mentre si lavora.
Attivare Spirale continua per avere un percorso utensile che resta costantemente a contatto con una superficie, riducendo la possibilità di lasciare qualsiasi segno di sosta o marcatura sulla superficie causato dalle normali uscite e entrate nella superficie.
I percorsi utensile di finitura livello Z standard creano percorsi con un'altezza costante Z come mostrato sotto. L'utensile esce o avanza lungo la superficie tra livelli Z.
Con Spirale continua attivato, i percorsi utensile cambiano in una spirale continua. I percorsi utensile non hanno più un'altezza Z costante.
Dal basso in alto — Attivare questa opzione per tagliare la feature superficie dal basso verso l'alto. Disattivarla per tagliare verso il basso.
Ripresa — Fare clic su questo pulsante per aprire la finestra di dialogo Ripresa.
Rimozione area
Rimozione aree non sicure — Elimina piccoli segmenti del percorso utensile per prevenire danni all'utensile, quando si stanno usando utensili di taglio non centrati. Quando si sta lavorando all'interno di piccole tasche, eliminare piccoli segmenti fa sì che il lato centrale non di taglio dell'utensile non colpisca materiale non lavorabile. La rimozione segmenti non sicuri filtra la lavorazione di aree limitate con piccoli movimenti dell'utensile di taglio.
Rimuovere superfici inferiori a — In questo modo si eliminano i segmenti che sono più piccoli della percentuale inserita del diametro dell'utensile, a meno che circondino una feature sporgenza.
Solamente aree chiuse — Selezionare questa opzione per eliminare segmenti, in aree chiuse, che sono più piccoli del valore di Soglia.

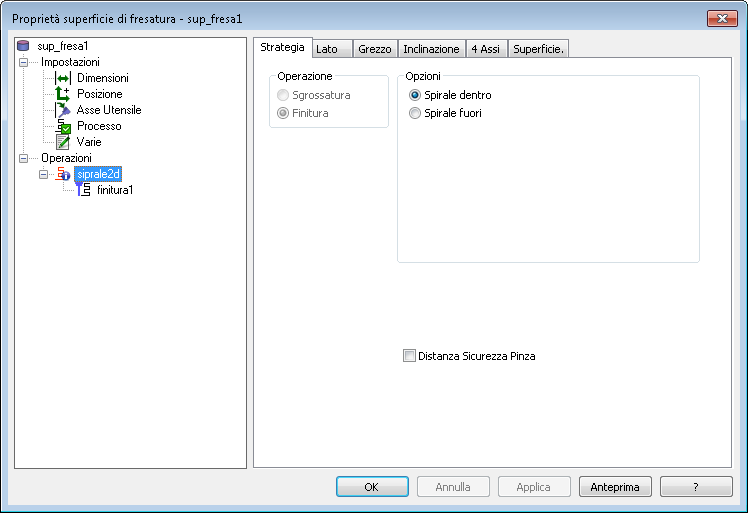

Distanza sicurezza pinza — Spezza il percorso utensile dove la pinza o il gambo collidono con la superficie della parte o con la superficie limite o con il grezzo non lavorato. Quando selezionati, gli attributi Distanza sicurezza pinza e Distanza sicurezza gambo sono visualizzati sulla scheda Fresatura per l'operazione.
Lavora tutto il materiale residuo — Usare con Distanza sicurezza pinza per lavorare il grezzo vicino alla parte senza collisioni con la pinza. In questo modo vengono creati percorsi utensile più uniformi con meno retrazioni, che possono migliorare la finitura della superficie e ridurre il tempo di lavorazione, ma che possono provocare l'aumento di tagli a vuoto su alcune parti.
Esempio di rimozione area finitura livello Z:

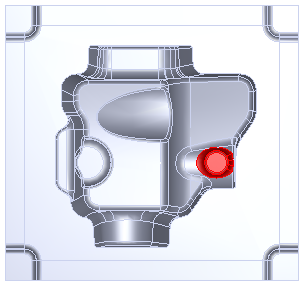

Questa parte cavità ha una piccola tasca (mostrata in rosso):

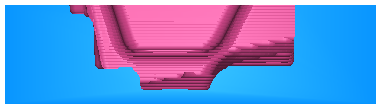

Dopo aver usato una sgrossatura livello Z sulla parte, questa è una vista frontale di sezione aperta di una simulazione 3D di una semi-finitura con Rimozione aree non sicure deselezionato:
Il fondo della tasca è di poco più grande del diametro dell'utensile e l'utensile a mala pena si muove in queste aree. L'area di taglio non centrato dell'utensile non può tagliare il materiale in fondo alle tasca.

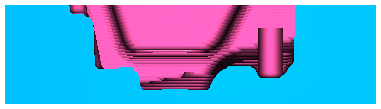

Questa è la simulazione con Rimozione aree non sicure selezionato e Rimuovi superfici inferiori a impostato sul 80% del diametro dell'utensile:
L'area della piccola tasca viene eliminata dal percorso utensile. In questo modo si protegge l'utensile e se ne previene il danneggiamento.
