Aggiunta di circuiti acqua

Utilizzare gli strumenti del Browser di sistema per aggiungere circuiti acqua.

Il Browser di sistema visualizza la gerarchia dei sistemi analitici e dell'attrezzatura della zona.

Come creare un circuito acqua

1. Aprire un modello e premere F9 per visualizzare il Browser di sistema.
2. Fare clic su Aggiungi circuito acqua .

   Il nuovo circuito viene aggiunto all'elenco nel Browser di sistema e selezionato nella tavolozza Proprietà.

   1. In Dati identità, immettere un nome per il circuito ad acqua.
   2. In Analisi energetica, selezionare Tipo di circuito.

      A seconda del tipo di circuito ad acqua creato, vengono attivate altre proprietà. Ad esempio, quando si crea un circuito ad acqua refrigerata, è attivata la proprietà Tipo di refrigeratore. Le opzioni sono Raffreddato ad aria o Raffreddato ad acqua. Quando si seleziona Raffreddato ad acqua, è attivata la proprietà Circuito acqua condensatore, dove è possibile specificare un circuito del condensatore.

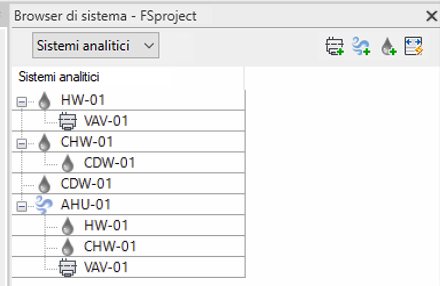

La struttura nel Browser di sistema visualizza la gerarchia dei sistemi analitici e dell'attrezzatura della zona. I circuiti ad acqua e i sistemi dell'aria vengono mostrati al livello superiore con i relativi circuiti ad acqua e l'attrezzatura della zona associati mostrati di seguito.


Se un elemento non è ancora stato definito completamente, viene visualizzata un'icona di avvertenza nel Browser di sistema.
