Questo parametro, insieme a Risoluzione superficie analitica, fornisce informazioni importanti utilizzate dall'algoritmo che genera il modello energetico analitico. Risoluzione vano analitico definisce la distanza minima tra gli elementi di Revit che verrà ignorata durante l'identificazione di vani del modello di analisi energetica.
Si tratta del parametro principale che incide su precisione e tempi di elaborazione del modello di analisi energetica. Definire il parametro nella finestra di dialogo Impostazioni energetiche.
Parametro Risoluzione vano analitico:
- Valore di default = 18 pollici (457,2 mm)
- Valore minimo = 6 pollici (152,4 mm)
- Valore massimo = 10 piedi (3048 mm)
La distanza massima tra gli elementi di Revit che può essere ignorata durante l'identificazione di vani del modello di analisi energetica è pari all'impostazione di Risoluzione vano analitico moltiplicato per 2.

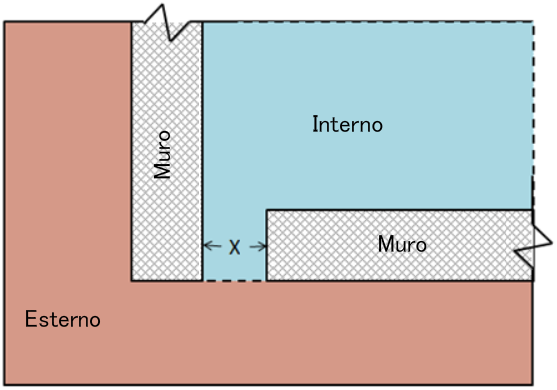

Questo concetto può essere illustrato come segue, ovvero mostrando la vista della pianta di due muri di delimitazione di un vano interno con uno spazio tra di essi di X dimensioni.
Quando Risoluzione vano analitico = 18 pollici (457,2 mm):
- Se X < 18", lo spazio viene ignorato e viene creato un vano analitico.
- Se X > 18" e < 36" (914,4 mm), lo spazio può essere ignorato o preso in considerazione.
- Se X > 36", lo spazio non viene ignorato e non viene creato alcun vano analitico.
