[UVW を編集](Edit UVWs)ダイアログボックスのロールアウト

[UVW を編集](Edit UVWs)ダイアログボックスに含まれる複数のロールアウトでは、テクスチャ座標を編集するためのさまざまなツールが提供されています。これらの中には、手順を追って UVW を変換およびサブディバイドするためのツールがあり、より効率的なテクスチャ編集のための便利なショートカットをアーティストに提供します。

インタフェース

[UVW を編集](Edit UVWs)ダイアログボックスのロールアウトはダイアログボックスの右側に縦に並んでおり、コマンドパネルのロールアウトと同じように、開いたり、閉じたり、スクロールしたりできます。

[クイック変換](Quick Transform)ロールアウト

UVW サブオブジェクトの変換は、マウスで上部のツールバーにあるツールを使用して行うことも、これらのツールを使用して手順に従って行うこともできます。

基点を設定(Set Pivot): 手動および手順での変換の基点(中心点)を、選択のバウンディングボックスの中心または任意のコーナーに配置します。フライアウトからいずれかのオプションを選択した後は、エディタを開いている間、そのオプションが既定値のままになります。ただし、選択を変更すると常に、基点は最初に選択範囲の中心に配置されます。
注: フリーフォームモードがアクティブの間は、基点を手動でドラッグして配置できます。エディタウィンドウでは、基点はギズモカラーの設定を使用する大きい十字として表示されます。

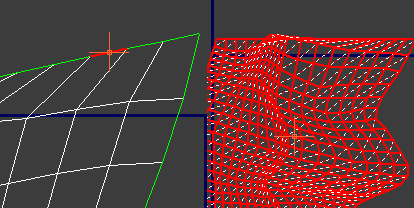

ギズモの外側に移動されたフリーフォーム基点

水平に位置合わせ(Align Horizontal)

選択した頂点またはエッジを水平に揃えます。フライアウトから方法を選択します。

[水平から軸に位置合わせ](Align Horizontally to Pivot): 選択したサブオブジェクトを水平に位置合わせし、基点の位置まで垂直に移動します。
ヒント: 選択したポリゴンを基点に位置合わせすると、コマンドが頂点に適用されるため、ポリゴンは集約されます。最善の結果を得るには、上部と下部のエッジループを個別に位置合わせしてください。
[その場で水平に位置合わせ](Align Horizontally in Place): 選択したテクスチャの(ポリゴンではなく)一連の接続されている各頂点とエッジを水平に位置合わせし、垂直方向の平均位置に移動します。

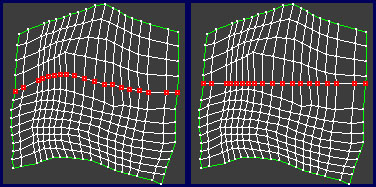

左: 最初に頂点を選択した状態

右: 水平に位置合わせした後

エッジレベルでは、[Shift]キーを押しながらボタンをクリックすると、選択したすべてのエッジがループされ、これらのエッジのすべてのエッジループが水平に位置合わせされます。この場合は、並べたいエッジループごとに 1 つのエッジを選択するだけで済ませることができます。UV シームエッジループを位置合わせすることもできます。

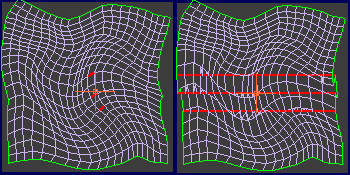

左: エッジの初期選択

右: [Shift]キーを押しながら[その場で水平に位置合わせ](Align Horizontally In Place)を実行した後

垂直に位置合わせ(Align Vertical)

選択した頂点またはエッジを垂直に揃えます。フライアウトから方法を選択します。

[垂直から軸に位置合わせ](Align Vertically to Pivot): 選択したサブオブジェクトを垂直に位置合わせし、基点の位置まで水平に移動します。
ヒント: 選択したポリゴンを基点に位置合わせすると、コマンドが頂点に適用されるため、ポリゴンは集約されます。最善の結果を得るには、左と右のエッジループを個別に位置合わせしてください。
[その場で垂直に位置合わせ](Align Vertically in Place): (ポリゴンではなく)選択した一連の接続されている各頂点とエッジを垂直に位置合わせし、水平方向の平均位置に移動します。

エッジレベルでは、[Shift]キーを押しながらボタンをクリックすると、選択したすべてのエッジがループされ、これらのエッジのすべてのエッジループが垂直に位置合わせされます。この場合は、並べたいエッジループごとに 1 つのエッジを選択するだけで済ませることができます。UV シームのエッジループも並べられます。

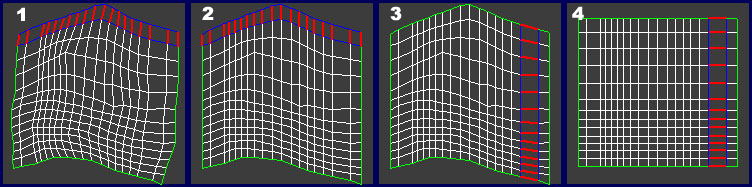

エッジの位置合わせ

1.エッジリングの初期選択

2.[Shift]キーを押しながら[その場で垂直に位置合わせ](Align Vertically in Place)を実行した後

3.エッジリングの初期選択

4.[Shift]キーを押しながら[その場で水平に位置合わせ](Align Horizontally in Place)を実行した後

線形位置合わせ(Linear Align)

選択した頂点とエッジ(ただしポリゴンではない)を終点頂点の間に配置します。場所は変わりません。

左: エッジの初期選択

右: [線形位置合わせ](Linear Align)の使用後

エッジに位置合わせ(Align to Edge)

選択したエッジを絶対水平または絶対垂直のどちらか近い方に回転した後、クラスタ内の残りのすべてのエッジを選択して、同じ大きさだけ回転します。

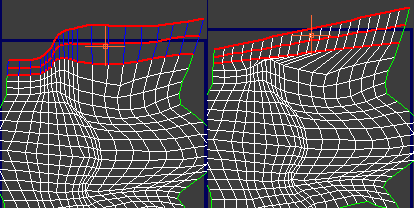

左: クラスタの上部境界で選択したの 1 つのエッジのクローズアップ

右: エッジが水平に回転され、クラスタ全体が同じ大きさだけ回転する。

基点を中心に -90 度回転(Rotate -90 around Pivot)

選択したものを、基点を中心として反時計方向に 90 度だけ回転します。

基点を中心に 90 度回転(Rotate 90 around Pivot)

選択したものを、基点を中心として時計方向に 90 度だけ回転します。

水平に間隔(Space Horizontally)

選択した複数の接続された水平エッジ(エッジループなど)に属する頂点を等間隔に配置します。

たとえば、同じ幅のテクスチャポリゴンの水平ループを作成するには、最初にポリゴンの上と下の水平エッジループを選択した後、[水平に間隔](Space Horizontally)をクリックします。

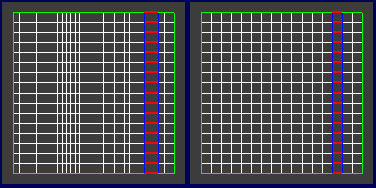

左: エッジループの初期選択

右: [水平に間隔](Space Horizontally)を使用した後。各ループ内の頂点が等間隔になっています。

[水平に間隔](Space Horizontally)はエッジレベルで使用するのが最適です。頂点レベルでも動作しますが、頂点の選択を内部的にエッジに変換します。したがって、頂点レベルで使用したときに曖昧な結果になるのを防ぐため、選択した頂点の単一のループで使用してください。

エッジレベルでは、[Shift]キーを押しながらボタンをクリックすると、[水平に間隔](Space Horizontally)は選択した各エッジが属しているエッジループに対して適用されます。この場合は、間隔を統一したいエッジループごとに 1 つのエッジを選択するだけで済ませることができます。また、UV シームエッジループにも適用されます。

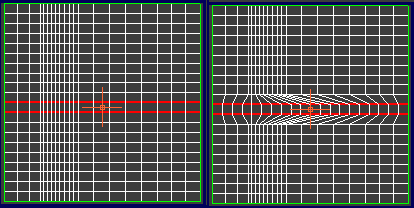

左: エッジリングの初期選択

右: [Shift]を押しながら[水平に間隔](Space Horizontally)を使用して各エッジのループを等間隔にした後

垂直に間隔(Space Vertically)

選択した複数の接続された垂直エッジ(エッジループなど)に属する頂点を等間隔に配置します。

たとえば、同じ高さのテクスチャポリゴンの垂直ループを作成するには、最初にポリゴンの左側と右側の垂直エッジループを選択した後、[垂直に間隔](Space Vertically)をクリックします。

[垂直に間隔](Space Vertically)はエッジレベルで使用するのが最適です。頂点レベルでも動作しますが、頂点の選択を内部的にエッジに変換します。したがって、頂点レベルで使用したときに曖昧な結果になるのを防ぐため、選択した頂点の単一のループで使用してください。

エッジレベルでは、[Shift]キーを押しながらボタンをクリックすると、[垂直に間隔](Space Vertically)は選択した各エッジが属しているエッジループに対して適用されます。この場合は、間隔を統一したいエッジループごとに 1 つのエッジを選択するだけで済ませることができます。また、UV シームエッジループにも適用されます。

ブラシ(Brush)

ブラシツールを使用して特定のテクスチャ座標を調整し、マップで歪みを解消または最小化します。

UV ペイントの移動(UV Paint Movement): ソフト選択オプションを使用して、円形のブラシ領域内にある頂点を移動します。
ヒント: [Alt]キーを押したままにして、一時的にリラックスブラシに切り替えます。

ポリゴンの角度でリラックス(Relax By Polygon Angles): 個別のポリゴン角度によって、選択した領域をリラックスします。詳細については、「[リラックスツール](Relax Tool)ダイアログボックス」を参照してください。

エッジの角度でリラックス(Relax By Edge Angles): 選択された領域をエッジ角度によってリラックスします。詳細については、「[リラックスツール](Relax Tool)ダイアログボックス」を参照してください。

中心でリラックス(Relax By Centers): 選択した領域を中心からリラックスします。詳細については、「[リラックスツール](Relax Tool)ダイアログボックス」を参照してください。

ソフト選択の線形フォールオフ(Soft Selection Linear Falloff): ブラシ領域外側の自動選択で、下降メソッドを[線形](Linear)に設定します。

ソフト選択のスムーズフォールオフ(Soft Selection Smooth Falloff): ブラシ領域外側の自動選択で、下降メソッドを[スムーズ](Smooth)に設定します。

ソフト選択の低速フォールオフ(Soft Selection Slow Out Falloff): ブラシ領域外側の自動選択で、下降メソッドを[低速](Slow Out)に設定します。

ソフト選択の高速フォールオフ(Soft Selection Fast Out Falloff): ブラシ領域外側の自動選択で、下降を[高速](Fast Out)に設定します。

強度(Strength): ブラシのサイズを設定し、その領域を塗りつぶされた円で表示します。

フォールオフ(Falloff): ブラシの下降サイズを設定し、その領域を破線の円で表示します。

[要素を再成形](Reshape Elements)ロールアウト

選択をストレートにする(Straighten Selection)

選択した各ポリゴンの側面を、絶対垂直または絶対水平のどちらか近い方に回転します。結果は矩形のグリッドになります。選択したテクスチャポリゴンに対してのみ適用されます。

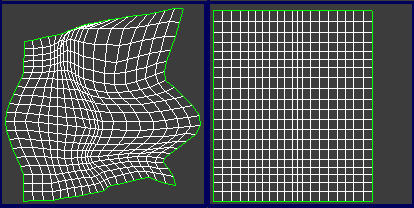

左: 初期レイアウト

右: すべてのポリゴンを選択し、[選択をストレートにする](Straighten Selection)を適用して、ポリゴンの選択を解除した後

ヒント: 放射状レイアウトとは対照的に、[選択をストレートにする](Straighten Selection)はグリッド状のポリゴンレイアウトで最適に動作します。

平坦になるまでリラックス(Relax Until Flat)

選択したテクスチャ頂点に存在する明らかなサーフェステンションを、すべての頂点が等しいサイズになるまで、頂点を近づけたり遠ざけたりすることで変更します。すべてのサブオブジェクトレベルで使用でき、サブオブジェクトを選択しないと、すべてのサブオブジェクトに適用されます。

テクスチャ頂点をリラックス処理すると、間隔をより均等に配置できるため、テクスチャマッピングが簡単になります。

リラックス : カスタム(Relax: Custom)

現在の設定を使用してテクスチャ頂点をリラックスします(後述参照)。

リラックス設定(Relax Settings)

[リラックス : カスタム](Relax: Custom)フライアウトから使用できます。[リラックスツール](Relax Tool)ダイアログボックスが表示されます。

[ステッチ](Stitch)ロールアウト

クラスタシームのほとんどの UV 頂点とエッジ(つまり、クラスタの外側のエッジ)には、他のクラスタシームと共有するサブオブジェクトがあります。どちらもオブジェクトメッシュ内の同じサブオブジェクトを表しますが、クラスタ内へのサブディビジョンのため、UV マッピングでは 2 回以上表されます。クラスタシーム上の選択したサブオブジェクトを、別のクラスタのシーム上の共有サブオブジェクトに接続するには、[ステッチ](Stitch)ツールを使用します。エディタウィンドウで共有されているサブオブジェクトを表示するには(既定では青でハイライトされます)、[表示](Display)メニュー [共有サブオブジェクトを表示](Show Shared Subs)または[アンラップオプション](Unwrap Options)ダイアログボックス [共有サブオブジェクトを表示](Show Shared Subs)をオンにします。[共有サブオブジェクトを表示](Show Shared Subs)の設定を使用すると、ハイライトされている共有サブオブジェクトの色を変更することもできます。また、頂点レベルで[頂点接続を表示](Show Vertex Connections)をオンにすると、頂点間の接続が正確にわかります。

[ステッチ](Stitch)は頂点レベルおよびエッジレベルでのみ動作しますが、すべてのサブオブジェクトレベルで使用でき、選択したサブオブジェクトと関連付けられているすべてのシームベースの頂点およびエッジに適用されます。1 つの UV 頂点だけが選択され、その頂点に対応する UV 頂点が複数存在する場合、その頂点は最も近くにあるものにステッチされます。それ以外の場合は、[ステッチ](Stitch)で最適な一致が検出されるか、一致が選択解除されている場合は、選択した一致にステッチされます。

ターゲットにステッチ(Stitch to Target): 選択したサブオブジェクトを共有サブオブジェクトに移動します。
アベレージにステッチ(Stitch to Average): サブオブジェクトの両方のセットを平均位置に移動します。
ソースにステッチ(Stitch to Source): 共有サブオブジェクトを選択したサブオブジェクトに移動します。
ステッチ : カスタム(Stitch: Custom): [ステッチツール](Stitch Tool)ダイアログの現在の設定に基づいてサブオブジェクトを接続します(後述参照)。
このツールは、エディタの[ツール](Tools)メニューの[選択をステッチ](Stitch Selected)でも使用できます。
ステッチ設定(Stitch Settings): [ステッチ : カスタム](Stitch: Custom)フライアウトから使用できます。[ステッチツール](Stitch Tool)ダイアログボックスが表示されます。

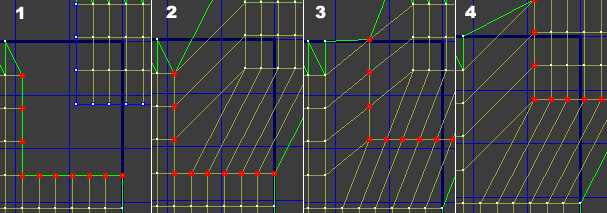

1.ステッチ前のテクスチャ頂点

2.[ソースにステッチ](Stitch to Source)

3.[アベレージにステッチ](Stitch to Average)

4.[ターゲットにステッチ](Stitch to Target)

[分解](Explode)ロールアウト

このロールアウトの最初の行のツールは、テクスチャの座標を異なるクラスタに分割するために使用します。[フラット化](Flatten)ツールは、選択されたポリゴンに対して、またはポリゴンが選択されていない場合はすべてのポリゴンに対して動作します。

ブレーク(Break)

現在の選択対象に適用されますが、3 つのサブオブジェクトモードで動作が異なります。[頂点](Vertex)サブオブジェクトレベルでは、[ブレーク](Break)は各共有頂点を 2 つの頂点で置き換えます。[エッジ](edges)サブオブジェクトレベルでは、[ブレーク](Break)は各エッジを 2 つに分割します。ただし、連続する 2 つ以上のエッジが選択されている必要があります。ポリゴンの場合は、[ブレーク](Break)は選択したポリゴンをメッシュの他の部分から切り離して、新しい要素にします。

ポリゴンの角度によってフラットにする(Flatten by Polygon Angle)

以下の設定を使用してテクスチャポリゴンを分割します。

ポリゴン角度しきい値 = 60.0
間隔 = 0.02
クラスタの平均化 = オン
クラスタを回転 = オン
穴部分に配置 = オフ
マテリアル ID 別 = オフ

設定の説明については、「[フラッテンマッピング](Flatten Mapping)ダイアログボックス」を参照してください。

スムージンググループによってフラットにする(Flatten by Smoothing Group)

スムージンググループ ID を使用してテクスチャポリゴンを分割します。

スムージンググループによってフラットにするときは、別のクラスタを形成するために、ポリゴンのグループをハードエッジで完全に囲む必要があります。つまり、ポリゴンが隣接するものとスムージンググループ ID を共有しないようにします。複数のスムージンググループ ID を持つポリゴンがある場合、テクスチャ座標を異なるクラスタに分割できない可能性があります。

マテリアル ID によってフラットにする(Flatten by Material ID)

マテリアル ID のみを使用してテクスチャポリゴンをクラスタに分割します。つまり、フラット化の後、いずれのクラスタにも 2 つ以上のマテリアル ID は含まれなくなります。

フラット化 : カスタム(Flatten: Custom)

[フラッテンマッピング](Flatten Mapping)ダイアログボックスの現在の設定を使用して、テクスチャポリゴンを分割します。

フラット化設定(Flatten Settings) ([フラット化 : カスタム](Flatten: Custom)フライアウト)

指定した[フラット化: カスタム](Flatten: Custom)パラメータに対する[フラッテンマッピング](Flatten Mapping)ダイアログボックスを開きます。

[連結](Weld)領域

ここにある連結コマンドは、[ターゲット連結](Target Weld)を除き、異なるクラスタ上のエッジを位置の平均で連結します。

ターゲット連結(Target Weld)

頂点またはエッジのペアを単一のサブオブジェクトに連結します。頂点およびエッジサブオブジェクトレベルでのみ使用可能です。

[ターゲット連結](Target Weld)をオンにしてから、1 つの頂点から別の頂点へ、または 1 つのエッジから別のエッジへドラッグします。ドラッグ中に、有効なサブオブジェクトの上に来るとカーソルがクロスヘアの形に変化します。このコマンドがアクティブな間は、サブオブジェクトの連結を続けて実行できます。また、サブオブジェクトレベルを変更することもできます。[ターゲット連結](Target Weld)モードを終了するには、エディタウィンドウ内で右クリックします。

[選択を連結](Weld Selected)フライアウト

選択した UVW サブオブジェクトを 3 つの異なる方法で連結します。

注: [選択サブオブジェクトを連結](Weld Selected Subobject)と[選択されたすべてのシームを連結](Weld All Selected Seams)は、選択したサブオブジェクトの共有頂点とエッジを結合するという点で似ています。違いは、[選択サブオブジェクトを連結](Weld Selected Subobject)は指定された[しきい値](Threshold)の距離内でのみ動作し、[選択されたすべてのシームを連結](Weld All Selected Seams)はすべての距離で動作することです。

どちらの場合でも、共有頂点またはエッジが含まれているサブオブジェクトの各ペアを選択する必要があります。[選択の一致を連結](Weld Any Match With Selected)では、各ペアの 1 方のみを選択する必要があります。

[選択サブオブジェクトを連結](Weld Selected Subobject): 現在の[しきい値](Threshold)の距離内で、選択したサブオブジェクトの共有頂点とエッジを結合します(以下を参照)。
[選択されたすべてのシームを連結](Weld All Selected Seams): 選択したすべてのサブオブジェクトの共有頂点およびエッジを結合します。[しきい値](Threshold)の設定は適用されません。
選択の一致を連結(Weld Any Match with Selected): 選択したシームを別のクラスタの対応するシームと連結します。対応するエッジを最初に選択する必要はありません。

しきい値(Threshold)

連結しきい値の設定: 連結内の半径を、[選択を連結](Weld Selected)を使用して設定し、[選択サブオブジェクトを連結](Weld Selected Subobject) (上記を参照)を実行します。この値では、UV 空間距離が使用されます。既定値は 0.01 です。範囲は 0 ～ 10 です。

[ピール](Peel)ロールアウト

[ピール](Peel)ツールにテクスチャ座標のアンラップを行う Unfold3D 方式が組み込まれたことにより、複雑なサーフェスをフラット化する際に簡単で直感的なワークフローを使用できるようになりました。Unfold3D アルゴリズムは、[ピール](Peel)ツールの既定ロールアウトとして、機能するようになりました。また、ロールアウトの左上隅にあるドロップダウンメニューから、従来の LSCM (Least Square Conformal Maps)方式に戻すオプションを使用できます。

新しいロールアウトには、UV のデタッチとパッキング(オーバーラップを回避)を行うツールに加え、ピール機能の[ピン](Pin)アスペクトも含まれています。

新しい進行状況バーには、Unfold3D の処理ステータスも表示されます。

注:

ピールモードツールを使用する場合、Unfold3D は必要に応じて内部にピンを追加します。手動でピンを設定する機能はありません。
[ピールモード](Peel Mode)でエッジコンポーネントを選択した場合、ソリューションの複雑さに応じて Unfold3D でのエッジの分割に時間がかかる場合があります。これを回避するには、[ピールモード](Peel Mode)に入る前にシームツールを使用してエッジのシームを定義します。
Unfold3D は、結果が望ましくない場合でも、常にアルゴリズムの生成に成功します。
非多様体ジオメトリやボウタイなど、既存の不良 UV データは、Unfold3D で処理される前に自動的に修正されます。この修正によって問題が解決できない場合、UV 座標がストレッチされたり、三角形化されたりする可能性があります。この場合は、UV データを再生成するか、LSCM を使用することをお勧めします。

追加のアルゴリズムに関する注意事項:

LSCM

LSCM で[ピールモード](Peel Mode)を使用すると、ピン止めされた頂点は定位置に固定されますが、他の頂点は移動します。
[ピールモード](Peel Mode)では、UV 座標の表示カラーが変更されることで、これが示されます。
LSCM では、ピンが移動して UV アイランドのシェイプとサイズを調整することができます。
LSCM で[ピールモード](Peel Mode)がアクティブな場合、エッジモードを選択すると、アルゴリズムは UV を自動的にカットして島を分離します。頂点モードの場合、ピンのない頂点を選択するとピンが追加され、移動することができます。

Unfold3D

Unfold3D の歪みが少なくなりました。UV のアンラップ時に使用するアルゴリズムとして推奨されており、有機的なオブジェクトや丸みのあるオブジェクトで優れた結果を得ることができます。
Unfold3D はピンを使用しません。
[ピールモード](Peel Mode)では、UV の表示カラーは変更されません。
Unfold3D で[ピールモード](Peel Mode)がアクティブになっている場合に、エッジモードでメッシュ上のエッジを選択すると、選択されたエッジ上の UV が自動的にカットされます。その場合、Unfold3D は UV を再ピールします。

[ピール](Peel)ツールは、すべてのサブオブジェクトモードで使用できます。アクティブモードで選択されている場合、選択されているオブジェクトのみがピールされます。何も選択していない場合は、すべての UV 座標がピールされます。

[ピール](Peel)ツールの使用法の簡単な説明については、この手順を参照してください。

ヒント: 最善の結果を得るには、[ピール](Peel)ツールを使用する前に、[シーム](Seam)ツールを使用してテクスチャ座標のアウトラインを指定します。

注: [ピール](Peel)ツールは、[UVW アンラップ](Unwrap UVW)モディファイヤのメインインタフェース([修正](Modify)パネル)の[ピール](Peel)ロールアウトでも使用できます。

クイックピール(Quick Peel)

選択したテクスチャポリゴンに属するすべての頂点(ピン止めされた頂点を除く)で「最適な」ピール操作を実行します。そのために、[クイックピール](Quick Peel)は既存のポリゴンシェイプを維持しながら、頂点をその平均に基づいて均等に分配します。[デタッチ](Detach)がオンの場合(上記を参照)、[クイックピール](Quick Peel)も同様にピールされたクラスタを他のテクスチャ座標から分離します。選択されていないフェースに影響はありません。

[クイックピール](Quick Peel)は、単純なテクスチャマッピングアプリケーションに適していますが、さらにコントロールを強化する場合は、代わりに[ピールモード](Peel Mode)を使用します(以下を参照)。

ヒント: [クイックピール](Quick Peel)を繰り返し適用すると、結果が向上する場合があります。

ピールモード(Peel Mode)

[クイックピール](Quick Peel) (前述参照)を適用した後、アクティブ状態のままにして、テクスチャ座標のレイアウトをインタラクティブに調整できるようにします。このように調整するには、[UVW を編集](Edit UVWs)ダイアログウィンドウにサブオブジェクトをドラッグします。これで、クラスタ内のすべての頂点がピン止めされた頂点に均等に再分配されます。選択されていないフェースに影響はありません。[ピールモード](Peel Mode)を終了するには、このボタンを再度クリックします。

[ピールモード](Peel Mode)がアクティブな間、ピールされたポリゴンは目立つ色を使用するため、テクスチャ座標のどの部分をピールしているのかが簡単にわかります。既定では、紫色です。色を調整するには、[ピールカラー](Peel Color)設定を変更します。

[ピールモード](Peel Mode)をアクティブにすると自動的に[頂点](Vertex)サブオブジェクトレベルに切り替わりますが、どのサブオブジェクトレベルでも[ピールモード](Peel Mode)を使用できます。[デタッチ](Detach)がオンの場合(上記を参照)、[ピールモード](Peel Mode)も同様にピールされたクラスタを他のテクスチャ座標から分離します。

[ピールモード](Peel Mode)がアクティブな場合は、[シームを編集](Edit Seams)および[ポイントからポイントシーム](Point-to-Point Seams)ツールでシームを作成できます。これらのシームは移動時に自動的に「ピール(はがす)」されます。または、エディタで、いくつかのエッジを選択し、[ブレーク](Break)ツールを使用して、エッジを分割し、クラスタを自動的に再ピールします。

[移動頂点を自動ピン止め](Auto-Pin Moved Vertices)がオン(既定値)の場合、[ピール](Peel)モードでサブオブジェクトを移動すると、そのサブオブジェクトに属するすべての頂点はピン止め(ロック)されます。

ピールをリセット(Reset Peel)

ポリゴン選択の既存のマップシームを合成し、ピールシームを新しいマップシームに変換して、結果のクラスタをピールします。選択の境界が他のクラスタと分離され、新しいマップシームになります。

[ピールをリセット](Reset Peel)を使用して、以前マップされたジオメトリでマップシームを再接続するか、選択をすばやく分裂し、ピールします。

デタッチ(Detach)

オンにすると、[クイックピール](Quick Peel)または[ピールモード](Peel Mode)(下記を参照)の使用時に、選択したポリゴンが、テクスチャ座標の残りの部分から自動的に分離します。オフにすると、ピールされたポリゴンが残りの部分にアタッチされたままになります。既定値ではチェックマークが付いています。

オーバーラップを回避(Avoid Overlap)

有効な場合は、選択した要素が相互に接触しないで、境界ボックス内にフィットするように拡張されます。無効な場合は、選択した要素が相互に接触して、元の空間から移動しなくなります。

[ピン](Pins)領域

ピン止めされた頂点は、[ピールモード](Peel Mode)で他の頂点を移動しているときも固定されます(前述参照)。既定では[移動頂点を自動ピン止め](Auto-Pin Moved Vertices)がオンになっているので、[ピールモード](Peel Mode)をアクティブにしてサブオブジェクトを移動した後、その頂点はピン止めされます。

ピン止めされている頂点は、小さな青い正方形のアウトラインで示されます。

注: ピン止めされている頂点を移動できます。それによりピン止めのステータスは影響を受けません。

選択をピン止め(Pin Selected): 選択したすべての頂点をピン止めします。頂点レベルでのみ使用できます。
選択をピン止め解除(Unpin Selected): 選択したピン止めされている頂点の位置をロック解除し、[ピールモード](Peel Mode)処理の一部として移動できるようにします。頂点レベルでのみ使用できます。
注: 少なくとも 2 つの頂点が、[ピール](Peel)モードで常にピンで固定されなければなりません。クラスタに含まれるピンで固定した頂点が 2 つしかない場合、ピンの固定を解除する前に、最初に他の頂点をピンで固定する必要があります。
移動頂点を自動ピン止め(Auto-Pin Moved Vertices): オンにすると、[ピールモード](Peel Mode)をアクティブにしてサブオブジェクトまたはクラスタを移動した後、その頂点はピン止めされます。オフにすると、ピールモードではピン止めされている頂点のみを移動できます。
ピン止め頂点を選択(Select Pinned Verts): オンにすると、ピン止めされている頂点だけを選択できます。このモードでは、他の操作は使用できません。たとえば、このモードで頂点を選択した後、[選択をピン止め解除](Unpin Selected)を適用します。頂点レベルでのみ使用できます。

[要素を配列](Arrange Elements)ロールアウト

これらのツールを使用すると、要素をさまざまな方法で自動的に調整できます。パッキングは、クラスタがオーバーラップしないようにレイアウトを調整する場合に便利です。

[パッキング](Pack)ツールは、1 つ以上のサブオブジェクトを選択した場合は選択したクラスタにのみ適用され、何も選択しない場合はすべてのクラスタに適用されます。

パック : カスタム(Pack: Custom): [パッキング設定](Pack Settings) (後述参照)で指定するパラメータを使用して、テクスチャ空間を通してテクスチャ座標クラスタを分配します。このツールは、重なっているクラスタどうしを分離するときに役立ちます。
[パック: カスタム](Pack: Custom)では、[クラスタの再スケール](Rescale Clusters)がオンの場合に[再スケール優先順位](Rescale Priority)の値(後述参照)が使用されます。
[パッキング設定](Pack Settings) ([パック: カスタム](Pack: Custom)ドロップダウン): [パック : カスタム](Pack: Custom)パラメータを指定するための[パッキング](Pack)ダイアログボックスが表示されます。
要素の再スケール(Rescale Elements): すべてのクラスタを定位置で、相互に比例して自動的にスケールします。
[要素の再スケール](Rescale Elements)では、[再スケール](Rescale)スイッチがオンかどうかに関係なく、[再スケール優先順位](Rescale Priority)の値(後述参照)が使用されます。グループが存在する場合、[要素の再スケール](Rescale Elements)はグループメンバと選択(または何も選択しない場合はすべてのクラスタ)に常に適用されます。グループが存在しない場合、[要素の再スケール](Rescale Elements)は、1 つ以上のサブオブジェクトを選択した場合は選択されたクラスタにのみ適用され、何も選択しない場合はすべてのクラスタに適用されます。
組合わせでパック(Pack Together): 平均化(「[平均化してパック](Pack Normalize)」を参照)は行わず、[再スケール](Rescale)、[回転](Rotate)、[パディング](Padding)の設定(後述参照)を使用して、クラスタを 0-1 UV スペース(青い正方形)の可能な限り近くに移動します。
グループが存在し、[再スケール](Rescale)スイッチがオンの場合、[再スケール優先順位](Rescale Priority)の値(後述参照)が使用されます。
平均化してパック(Pack Normalize): [組合わせでパック](Pack Together)と同じですが、[再スケール](Rescale)、[回転](Rotate)、[パディング](Padding)の設定(後述参照)を使用して、すべてのクラスタが 0-1 UV スペース(青い正方形)に合わせて均等にスケーリング(「平均化」)されます。
グループが存在し、[再スケール](Rescale)スイッチがオンの場合、[再スケール優先順位](Rescale Priority)の値(後述参照)が使用されます。
再スケール(Rescale): オンにして、[組合わせでパック](Pack Together)または[平均化してパック](Pack Normalize)を使用すると、テクスチャ要素のサイズが均一になるように個別クラスタがスケーリングされます。
回転(Rotate): オンにして、[組合わせでパック](Pack Together)または[平均化してパック](Pack Normalize)を使用すると、スペースが最も効率よく使用されるように個別クラスタが回転されます。
注: [回転](Rotate)または([パック: カスタム](Pack: Custom)の)[クラスタを回転](Rotate Clusters)がオフの場合、[パック](Pack)でクラスタを 90 度回転できる場合があります。
パディング(Padding): パッキング後の隣接する要素の間の間隔です。最善の結果のためには、比較的小さい値を使用してください。

[要素プロパティ](Element Properties)ロールアウト

UVW アンラップモディファイヤでグループ化すると、パッキング操作中(前述参照)に特定のテクスチャクラスタをまとめていることを指定できます。グループ化されたクラスタの相対的な再スケールを指定することもできます。

再スケール優先順位(Rescale Priority)

[要素を配列](Arrange Elements)ロールアウトツール(前述参照)を使用している場合、[再スケール優先順位](Rescale Priority)の値で、クラスタの相対的なスケールが有効になります(前述の「[要素を配列](Arrange Elements)ロールアウト」を参照)。範囲は 0.0 から 1.0 までです。既定値は 1.0 です。

[再スケール優先順位](Rescale Priority)は、指定された条件で次のツールに適用されます。

[クラスタの再スケール](Rescale Clusters)がオンの場合の[パック: カスタム](Pack Custom)
要素の再スケール
[再スケール](Rescale)オプションがオンの場合の[組合わせでパック](Pack Together)
[再スケール](Rescale)オプションがオンの場合の[平均化してパック](Pack Normalize)

注: キーボードで値を設定する場合は、値を入力した後に[Tab]キーまたは[Enter]キーを押すようにしてください。

[再スケール優先順位](Rescale Priority)を使用するには、最初に 1 つ以上のクラスタをグループ化してから(後述の「[選択をグループ化](Group Selected)」を参照)、値を設定します。これで、再スケールに関連する演算を使用するときに、[再スケール優先順位](Rescale Priority)の値がこのグループに乗数として適用されます。

たとえば、いくつかのクラスタをグループ化してから、クラスタの 1 つに属しているポリゴンを選択し、[再スケール優先順位](Rescale Priority)を 0.5 に設定したとします。次に、[再スケール](Rescale)オプションを有効にして、[組合わせでパック](Pack Together)または[平均化してパック](Pack Normalize)をすべてのクラスタに適用します。結果として、そのグループに属するクラスタは、[再スケール優先順位](Rescale Priority)を設定されていない場合のサイズの半分になります。(グループ化されていないクラスタは常にスケール係数 1.0 (100%)を使用します。)

[グループ](Groups)領域

[グループ](Groups)機能は、ポリゴンサブオブジェクトレベルのみで使用できます。グループ化されたクラスタで[組合わせでパック](Pack Together)または[平均化してパック](Pack Normalize)を使用すると、各グループのメンバーの元のスペース関係が維持され、必要に応じて、グループに対する[再スケール優先順位](Rescale Priority)の値と[再スケール](Rescale)オプションの状態に基づいてスケーリングが適用されます。

たとえば、2 つ以上のクラスタがテクスチャマップの同じ部分を使用するジオメトリの異なるパーツを表しているために重なっている場合は、それらをすべて選択し、[選択をグループ化](Group Selected)をクリックすると、パッキング処理中にそれらのクラスタを分離することができます。

選択をグループ化(Group Selected)

クラスタを新しいグループに追加します。1 つ以上の異なるクラスタのそれぞれで 1 つ以上のポリゴンを選択し、[選択をグループ化](Group Selected)をクリックします。グループはいくつでも作成できます。

グループを作成した後に、グループでポリゴンを選択してグループを選択できるようになります。これを行うと、次の 2 つの機能が有効になります。

グループ番号がロールアウトの下部に表示されます。
[再スケール優先順位](Rescale Priority)設定に、現在の値が表示されます。値を変更すると、グループのすべてのメンバに適用されます。

選択をグループ解除(Ungroup Selected)

既存のグループを削除します。グループ化されているクラスタ内の少なくとも 1 つのポリゴンを選択し、[選択をグループ解除](Ungroup Selected)をクリックすると、グループからすべてのクラスタが削除されて、グループが除去されます。

グル-プを選択(Select Group)

特定のグループに属しているすべてのクラスタを選択します。グループ内で少なくとも 1 つのポリゴンを選択した後、[グル-プを選択](Select Group)をクリックしてクラスタを選択します。

複数のグループで[グル-プを選択](Select Group)を使用した場合(つまり、異なるグループで複数のポリゴンが選択されている)、グループが 1 つだけ選択されます。どのグループが選択されるかはわかりません。

グループが選択されていません(No groups selected)、選択されたグループ # # ...(Selected groups # # ...)

いずれかのグループに属しているポリゴンが選択されていない場合、この読み取り専用フィールドに「グループが選択されていません」と表示されます。グループ化されたクラスタに属しているポリゴンが 1 つでも選択されている場合は、フィールドに「選択されたグループ # # ...」と表示されます。各 # は選択されているグループ番号を示します。
