ポリラインからマスク ブロックを作成するには

1 つまたは複数の閉じたポリラインからマスク ブロック参照を作成するには、次の手順を実行します。 マスク ブロックの作成に複数のポリラインを使用する場合、これらのポリラインは完全にそれぞれの内側または外側にある必要があります。つまり、重なったり、接触したりしていてはなりません。 他のポリラインの内側にあるポリラインは、マスク ブロックを作成したときに開口となるボイド領域として指定できます。

1. ポリラインを選択して右クリックし、[変換] [マスク ブロック]をクリックします。

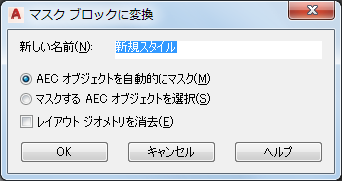

   [マスク ブロックへ変換]ワークシートが表示されます。



2. 新しいマスク ブロックの名前を入力します。
3. [AEC オブジェクトを自動的にマスク]をクリアして、変換するポリラインで覆われる既存の AEC オブジェクトがマスクされることを回避します。
4. 新しいマスク ブロックでマスクする既存の AEC オブジェクトを選択するには、[マスクする AEC オブジェクトを選択]を選択していることを確認してください。
5. [レイアウト ジオメトリを消去]を選択して元のポリラインを消去し、[OK]をクリックします。
6. 必要な場合は、プロパティ パレットでマスク ブロックのプロパティを編集します。
