手すりスタイルのコンポーネントを指定するには

各手すりスタイルに含まれる各手すりコンポーネントについて、形状、幅、奥行き、回転を指定するには、次の手順を実行します。

輪郭を使用すると、カスタム形状の手すりコンポーネントを作成できます。 カスタム プロファイルは、スタイル マネージャの手すりスタイルの[コンポーネント]タブ上のコンポーネントを置き換えます。

1. 手すりを選択します。
2. [手すり]タブ[一般]パネル[スタイルを編集]ドロップダウン[手すりスタイル]をクリックします.
3. 編集するスタイルを選択します。

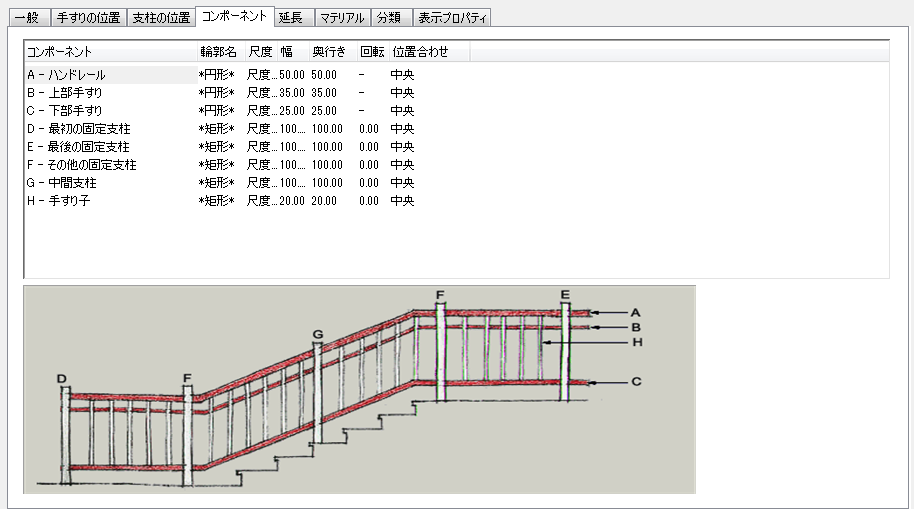

4. [コンポーネント]タブをクリックします。


5. 変更するコンポーネントを選択します。
6. 選択したコンポーネントで使用する輪郭を選択します。

   既定の輪郭は、円形または矩形です。 現在の図面内の任意の輪郭も表示されます。

7. [幅]をクリックし、選択したコンポーネントの幅を入力します。
8. [奥行き]をクリックし、選択したコンポーネントの奥行きを入力します。

   [奥行き]は、既定の円形の輪郭に対しては使用できません。

9. [回転]をクリックし、選択したコンポーネントの回転角度を入力します。

   コンポーネントが各種手すり(ハンドレール、上部手すり、下部手すり)である場合や、支柱で既定の円形の輪郭が使用されている場合は、[回転]は使用できません。

10. [OK]をクリックします。
