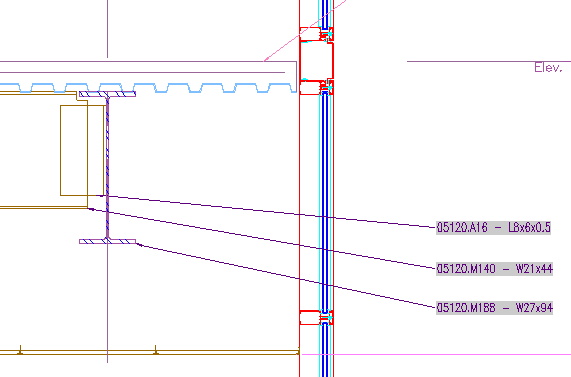

キーノートは、実施設計図書セットのさまざまなタイプの図面に、一貫性を保ちながら注釈を付ける方法です。主に、建物のマテリアルを識別したり、特別な指示や説明を書き込むために使用します。AutoCAD Architecture 2024 ツールセット では、キーノート データベースにリンクされたキーノートの挿入に柔軟なツールベースの方法が採用されているため、キーノートをグローバルに変更できるだけでなく、個別に変更することもできます。この方法では、キーノートの参照(関係する仕様の断面の中でどこにキーノートのキーがあるのか、別の図面の表示されるのか)や、シート キーノート(各図面について順番に番号が付けられたキーノートのキーがどこにあるのか)の両方をサポートしています。AutoCAD Architecture 2024 ツールセット では、サイズ固有の既定の詳細コンポーネント用および複数のコンポーネントのアセンブリを表す建築オブジェクト用に、指定済みのキーノートが用意されています(たとえば、8” CMU 壁)。キーノートが指定済みではない場合には、キーノート フィールドを含むキーノート挿入ツールを設定することができます。
フィールドを持つキーノート
AutoCAD Architecture 2024 ツールセット では、次のキーノート フィールドが利用できます。
- 参照キーのみ
- 参照ノートのみ
- 参照キーとノート
- シート キーのみ
- シート ノートのみ
- シート キーとノート
キーノート フィールドは、建物オブジェクトに接続されたときに埋め込まれるプレースホルダとして挿入することもできます。
