リンクしたコンポーネントの差異を解決するには

リンクした Inventor コンポーネントと一致するようにコンポーネントの値を更新します。

1. [プロジェクト]タブ[プロジェクト ツール]パネル[マネージャ]の順にクリックします。 検索

2. [プロジェクト マネージャ]で、[ロケーション ビュー]タブをクリックします。

3. [ロケーション ビュー]タブで、差異があるリンクしたコンポーネントを選択します。
4. [詳細および接続を表示]をクリックします。

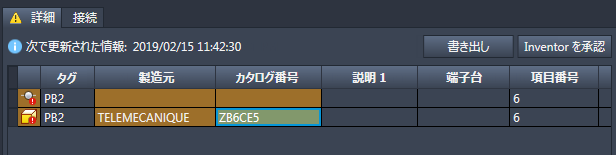

5. [詳細]と[接続]ペインで、[詳細]タブをクリックします。
6. 次のいずれかを実行します。

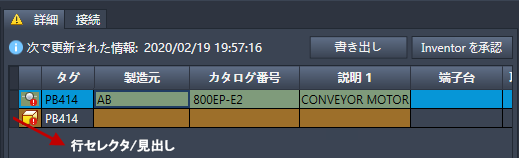

   • AutoCAD Electrical ツールセット コンポーネントの行全体を選択するには、行セレクタ(見出し)をクリックします。

   • 個別のセルをクリックします。

7. [Inventor を承認]をクリックします。

   タグ、装置、およびロケーション属性に差異がある場合、これらの属性は[Inventor を承認]機能の一部ではないため、Electrical コンポーネントの値を同等の Inventor の値で手動更新します。

8. [コンポーネントを挿入/編集]ダイアログ ボックスで、[OK]をクリックして Inventor パーツの値を確定します。
9. カタログ データが更新されている場合は、[はい]をクリックして、選択したコンポーネントについて、製造元、アセンブリ コード、カタログ番号、定格、ピン リスト、項目番号、パネル機器シンボル、説明など、関連付けられている値をすべて更新します。
10. [ロケーション ビュー]タブで、[更新]をクリックすると、コンポーネント ツリー ビューに更新されたリンクしたコンポーネントが表示されます。
