AMDEFLINE[梁計算](コマンド)

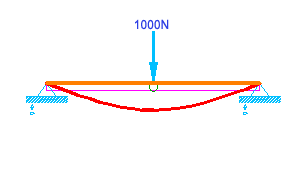

さまざまな負荷が加わっている梁のたわみ線またはモーメント線を計算および作成します。

検索

概要

オブジェクトのたわみ線を計算する前に、AMINERTIA[慣性]コマンドを使用して、そのオブジェクトの断面 2 次モーメントを計算します。

プロンプト

次のプロンプトが表示されます。

断面 2 次モーメントのブロック
この計算に使用する値グラフ(AMINERTIA[断面 2 次モーメント計算]コマンドを使用して以前に作成された)を指定します。
[始点]
新しい梁を作図する始点を指定します。コマンドはたわみ線とモーメント線を描画します。
注: 側面図は、線として象徴的に示されます。
[終点]
梁の終点を指定します。
[既存の梁]
たわみ線とモーメント線の描画に、既存の梁を指定します。
[たわみの尺度]
たわみの尺度を指定します(単位: mm)。
[モーメント線の尺度]
モーメント線の尺度を指定します(単位: Nm)。
