実習 1: フィールド コード化された測量データを読み込む

この実習では、ラインワーク コード セットによる解釈が可能なラインワーク コードを含む既存のフィールド ブック ファイルから測量データを読み込みます。

この実習で読み込むフィールド ブック ファイルには、ラインワーク コード セットを設定するの実習で確認したラインワーク コードが含まれています。

プロジェクトを設定する

  1. チュートリアル図面フォルダにある Survey-2A.dwg を開きます。

    この図面は空になっていますが、この実習に適したポイントおよび図形スタイルが含まれています。

  2. [ホーム]タブ [地盤データを作成]パネル [測量データを読み込む] 検索 の順にクリックします。

測量データベースを作成する

  1. [測量データを作成]ウィザードの[データベースを指定]ページの[測量データベース]で、Survey 1 を選択します。

    測量データベースを作成する必要のある場合は、[新規測量データベースを作成]をクリックします。

  2. [測量データベース設定を編集]をクリックします。

    [測量データベース設定]ダイアログ ボックスを使用すると、測量データベースのパラメータを定義できます。設定が、設定の調整および検証するの実習で指定した設定と一致していることに注目してください。

  3. [OK]をクリックします。
  4. [次へ]をクリックします。

読み込むファイルを指定する

  1. [データ ソースを指定する]ページの[データ ソース タイプ]で、[フィールド ブック ファイル]を選択します。
  2. [ソース ファイル]でをクリックします。
  3. [フィールド ブック ファイル名]ダイアログ ボックスで、チュートリアル フォルダに移動します。
  4. Survey-1.fbk を選択します。[開く]をクリックします。
  5. [次へ]をクリックします。

測量ネットワークを作成する

  1. [ネットワークを指定する]ページで、[新規ネットワークを作成]をクリックします。
  2. [新規ネットワーク]ダイアログ ボックスの[名前]で Survey Network 1 と入力します。
  3. [OK]をクリックします。
  4. [次へ]をクリックします。

読み込みオプションを指定する

  1. [読み込みオプション]ページで、次のパラメータを指定します。
    • [現在の機器データベース]: Sample
    • [現在の機器]: Sample
    • [対話形式のグラフィックスを表示]: はい(オン)
    • [現在の図形接頭語データベース]: Sample
    • [読み込み時にラインワークを処理]: はい(オン)
    • [現在のラインワーク コード セット]: Sample
    • [ラインワーク シーケンスを処理]: 読み込み順序で
    • [オフセットをポイント識別子に割り当て]: はい(オン)
    • [ポイント識別子のオフセット]: 10000
    • [ネットワーク オブジェクトを挿入]: はい(オン)
    • [図形オブジェクトを挿入]: はい(オン)
    • [測量ポイントを挿入]: はい(オン)

    残りの既定値を使用します。

  2. [終了]をクリックします。

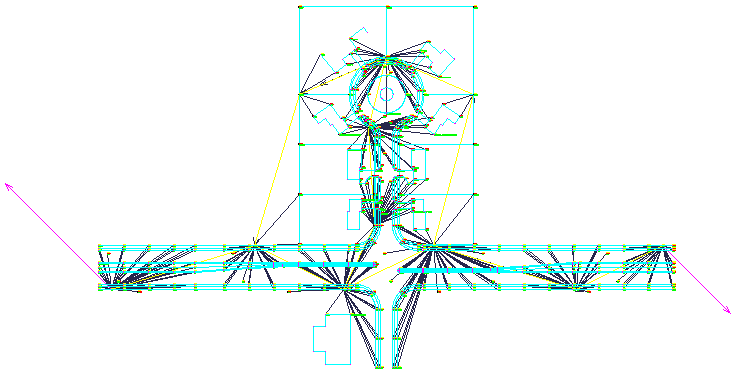

    測量データが読み込まれ、次のような図面が作成されます。

  3. [名前を付けて保存]の順に選択します。
  4. My Civil Tutorial Data フォルダに移動します。[ファイル名]に Survey-2B.dwg と入力します。[保存]をクリックします。

このチュートリアルを続けるには、「実習 2: 読み込んだ測量データを更新する」に進んでください。
