実習 2: 建物の計画線からサーフェスへのグレーディングを作成する

この実習では、簡略化したオフセット計画線から現況地盤サーフェスにグレーディングを作成します。

ステップ オフセット計画線のジオメトリは、元の計画線のジオメトリよりかなり簡略化されています。計画線のジオメトリを簡略化すると、作成されるグレーディングは、元の計画線から直接作成した場合と比べて大幅に簡略化されます。

この実習は、「実習 1: 建物の計画線を簡略化する」から継続しています。

グレーディング グループを作成して、グレーディング作成設定を指定する

注:

この実習では、前の実習で変更を加えた Grading-6.dwg を使用します。

1. [ホーム]タブ [設計]パネル [グレーディング]ドロップダウン [グレーディング作成ツール] 検索をクリックします。
2. [グレーディング作成ツール]ツールバーで、[グレーディング グループを設定]をクリックします。
3. [グレーディング グループを選択]ダイアログ ボックスの[サイト名]で、Grading - Building Pad サイトが選択されていることを確認します。
4. [グループ名で、[グレーディング グループを作成]をクリックします。
5. [グレーディング グループを作成]ダイアログ ボックスの[名前]フィールドに Slope Grading With Feature Lines と入力します。
6. [OK]を 2 回クリックします。
7. [グレーディング作成ツール]ツールバーで、[ターゲット サーフェスを設定]をクリックします。
8. [サーフェスを選択]ダイアログ ボックスで、EG サーフェスが選択されていることを確認します。[OK]をクリックします。
9. [グレーディング作成ツール]ツールバーで、[基準セットを選択]をクリックします。
10. [基準セットを選択]ダイアログ ボックスで、[Basic Set]が選択されていることを確認します。[OK]をクリックします。
11. [グレーディング基準を選択]リストから Grade To Surface を選択します。

グレーディングを作成する

1. [グレーディングを作成]をクリックします。
2. フィーチャの選択を求めるプロンプトが表示されたら、ビルディング パッドからオフセットされている青い計画線をクリックします。
3. グレーディングの側の選択を求めるプロンプトが表示されたら、オフセット計画線の外側をクリックします。
4. [Enter]を押して、計画線の長さ全体にグレーディングを適用します。
5. [Enter]を押して、既定の切土法面の形式を適用します。
6. [Enter]を押して、既定の 2.00:1 の切土法面を適用します。
7. [Enter]を押して、既定の盛土法面の形式を適用します。
8. [Enter]を押して、既定の 2.00:1 の盛土法面を適用します。
9. [Esc]を押してコマンドを終了します。

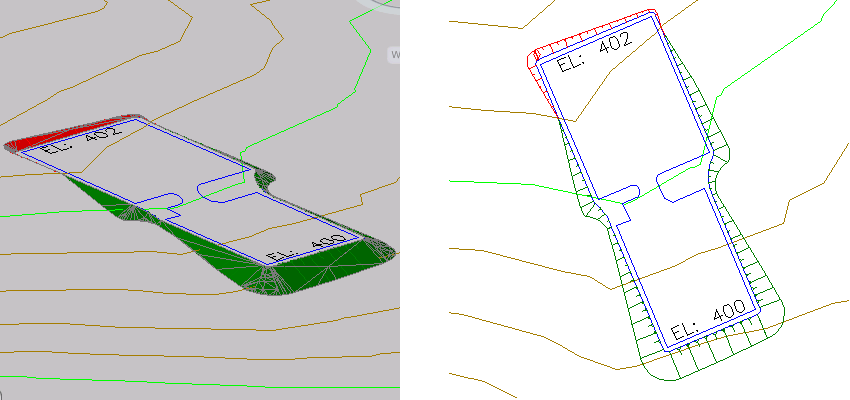

   ステップ オフセット計画線が EG サーフェスにグレーディングされます。切土法面と盛土法面が赤と緑で表示されます。ただし、グレーディング グループ内には空の領域が残っていることに注目してください。次の実習では、これらの領域を補完し、適切なグレーディング スタイルを適用します。



このチュートリアルを続けるには、「実習 3: グレーディング内の空の領域を補完する」に進んでください。
