このパラメータを解析用サーフェス分割値とともに使用すると、エネルギー解析用モデル生成のアルゴリズムで使用される重要な情報が提供されます。[解析用サーフェス分割値]は、アルゴリズムの機能を活用して、個別の解析サーフェスを探します。
このパラメータは、エネルギー解析用モデルに含めるサーフェスの最小寸法より小さくなければなりません。[エネルギー設定]ダイアログ ボックスでこのパラメータを設定します。
[解析用サーフェス分割値]パラメータの場合:
- 既定値 = 304.8 mm (12 インチ)
- 最小値 = 76.2 mm (3 インチ)
- 最大値 = 10 フィート(3048 mm)

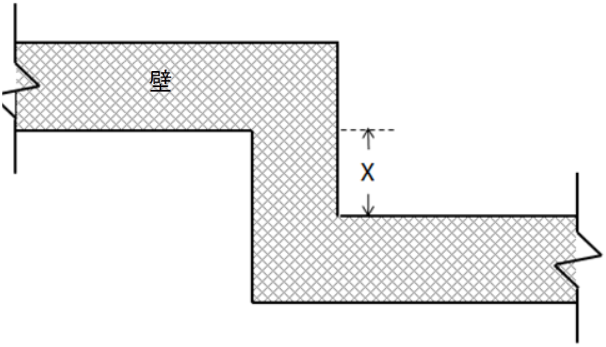

この概念は、次のような壁の平面図ビューで図示できます。
解析用サーフェス分割値 = 12 インチ (304.8 mm)の場合、
- X が 12' より小さい場合、壁のこの断面の解析サーフェスは作成されません。
- X が 12" より大きく 24" (609.6 mm)より小さい場合、壁のこの断面の解析サーフェスは作成される場合と作成されない場合があります。
- X が 24'' より大さい場合、壁のこの断面の解析サーフェスは作成されます。
