エネルギー解析用モデルを作成する: マス

マスのエネルギー最適化を実行する前に、建築モデルと周囲の構造を表すマスからエネルギー解析用モデルを作成します。

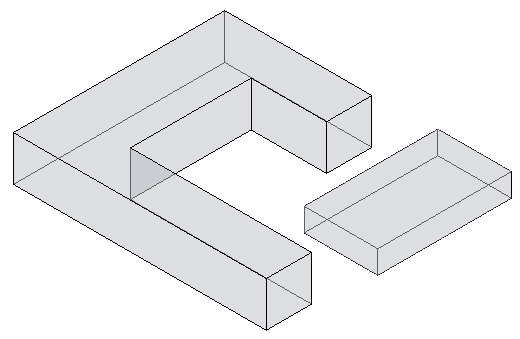

1. マスを 1 つまたは複数作成し、建物シェル全体と、建物をシェーディングする周囲の建物を表します。

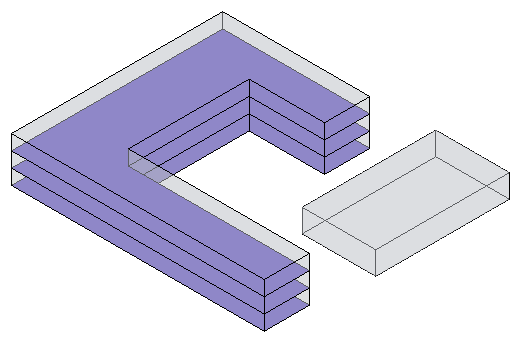

2. 建物シェルを表すすべてのマスで、必要に応じてマス床を作成します。

3. 周囲の建物を表すすべてのマスで、マス床が有効になっていないことを確認します。

   たとえば、上記のイメージの場合、グレーの矩形マスは建物に影を落としている付近の構造を表しています。マス床は有効になっていません。

4. [解析]タブ [エネルギー最適化]パネル (エネルギー設定)をクリックします。
5. [エネルギー設定]ダイアログで、次の設定を確認します。
   1. [地盤面]が地盤面レベルに設定されている。
   2. [プロジェクト フェーズ]が、メッセージが割り当てられているプロジェクト フェーズに設定されている。
   3. [ペリメータ ゾーンの奥行き]が 15' または 4572 ミリメートルに設定されている。
   4. [ペリメータ ゾーンの区分]が有効になっている。
6. [解析]タブ [エネルギー最適化]パネル (エネルギー モデルを作成)をクリックします。

   エネルギー解析用モデルの作成には時間がかかることがあり、その間 Revit が使用できないことを説明するメッセージが表示されます。

   「エネルギー解析用モデルの作成処理について」を参照してください。

7. ダイアログで、[エネルギー モデルを作成]を選択します。

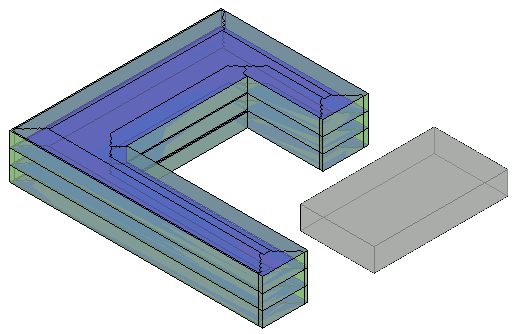

   エネルギー解析用モデルの準備ができると、[3D エネルギー モデル]ビューにモデルが表示されます。

   マスなどの一部の要素が現在のビューで表示されない場合があります。必要に応じて、[表示/グラフィックスの上書き]を修正します。

8. 適切なエネルギー解析用モデルが完成した後で、次の手順「エネルギー解析を生成する」に進みます。
