形状編集のために点を追加する

[点を追加]ツールを使用すると、要素ジオメトリに特定の点を追加できます。これらの点は、要素ジオメトリを変更するために形状修正ツールで使用されます。

1. 修正する要素を選択します。
2. [修正 | <要素>]タブ [形状編集]パネル [点を追加]をクリックします。
3. [点を追加]パネルで、点を追加する方法と参照を選択します。
   • サーフェス沿い : 点はサーフェスに対して追加されます。カーソルの近くに表示される値は、[高さ基準]の設定に基づいたサーフェスの高さを示します。点は、[サーフェスからのオフセット]の値を使用して追加されます。
   • 絶対: 点は高さの値に基づいて追加されます。カーソルの近くに表示される値は、[高さ基準]の設定に基づいたサーフェスの高さを示します。

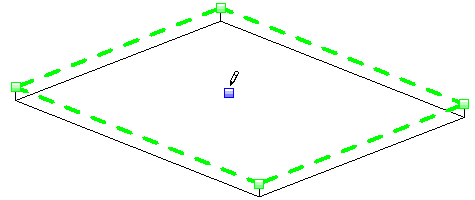

4. 要素の面またはエッジをクリックして、点を追加します。点を配置した後に高さを変更するには、「要素の形状を修正する」を参照してください。
