第 8 章: 材料とデバイスの割り当て

前へ: 第 7 章 | 次へ: 演習 2

Autodesk® CFD デザインスタディで必要となる最初のステップは、設計に含まれる部品の材料を定義することです。本章では次を説明します：

材料の割り当て方法
材料物性の定義と新規材料の作成方法
材料物性がいつどのように変化するかを指定する方法
材料デバイスをいつどのように使用するか
付属の材料データベースの使用方法とカスタム材料データベースの管理方法

材料とは、実際の物質であり、Autodesk® CFD を用いた解析の基礎となります。解析で利用できる材料には、流体と固体という 2 つの異なる種類があります。

デバイスとは、物理的な装置のモデルであり、内部ファン、遠心ファン、抵抗、逆止弁、回転領域、プリント基板、LED、コンパクト熱モデル、熱伝冷却器、熱交換器、およびヒートシンクなどを含みます。

材料とデバイスの割り当ておよび作成には、同じプロセスとダイアログを使用されます。

材料の使用

既定の材料設定: "未設定"

新しいシナリオに含まれるすべての部品のデフォルト材料設定は"未設定"です。これは解析を行うには有効な材料設定ではありませんので、解析を実行する前に材料を設定する必要があります。

この変更の目的は、設計のジオメトリを更新した後材料の割り当てが失われた場合に判りやすくすることです。また、どの部品に材料が設定されていて、どの部品に設定されていないかが明確になったため部品ルールを使った材料の設定が簡単になりました。

シナリオを実行する前に、材料をすべての部品に設定する必要があります。解析が開始した際に1つまたは複数の部品に材料が未設定の場合、エラーが表示されます。

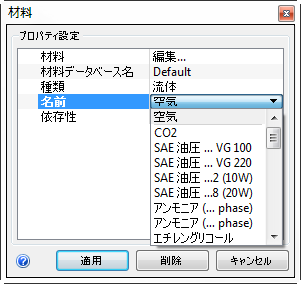

クイック編集ダイアログにより材料を割り当てるには

次の4種類のいずれかの方法により材料クイック編集ダイアログを開きます：
- マウス左ボタンで部品をクリックし、状況依存ツールバーの編集アイコンをクリックします。

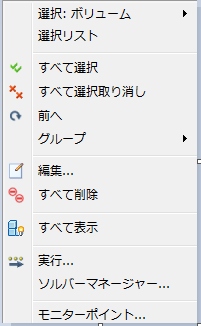

- 部品を右クリックし、[編集...]をクリックします。

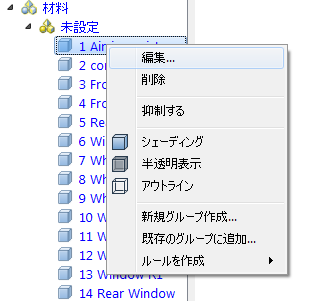

- デザインスタディバーの材料ブランチの下にある部品名を右クリックし、[編集...]をクリックします。
- [材料]状況依存パネルで[編集]をクリックします。
1 つ以上の部品を選択します。
[材料データベース名]メニューからデータベースを選択します。
[種類]メニューから種類を選択します。
[名前]メニューから材料を選択します。
[適用]をクリックします。

注: 必要に応じて、物性値が変化するかどうかを指定し、環境条件を指定します。

注: または、[お気に入り]リストから材料を選択します。

よく使用する材料(お気に入り)

お気に入りは、ほとんどすべてのシナリオで使用される材料を意味します。コンテキストメニューを右クリックして簡単にアクセスでき、材料クイック編集ダイアログを使用する必要はありません。

お気に入りを作成するには

材料が部品に対して割り当てられている場合は、部品を右クリックして[お気に入りの作成]をクリックするだけです。

適用されていないマテリアルをお気に入りとして指定するには：

マテリアルエディタを開きます。([材料]状況依存パネルから[材料エディタ]をクリックします。)
[リスト]ボタンをクリックします。
材料を右クリックし、[お気に入りに追加]を選択します。

材料リスト内のお気に入りにはの記号が表示されます。

[お気に入り]を割り当てるには

部品を右クリックします。
[お気に入り]をクリックし、材料を選択します。

注: 内部ファンなどの追加入力が必要となる材料に対しては、材料クイック編集ダイアログが開きます。

既存の材料から材料を作成するには

デフォルトの材料データベースには、すべての材料タイプに対して最低でも 1 つのインスタンスが含まれています。新しい材料を作成する際は、デフォルトの材料を例として用いるのが便利です。これらの材料は読み取り専用であるため、材料エディタによりオリジナルをカスタムデータベースにコピーし、その内容を変更します。

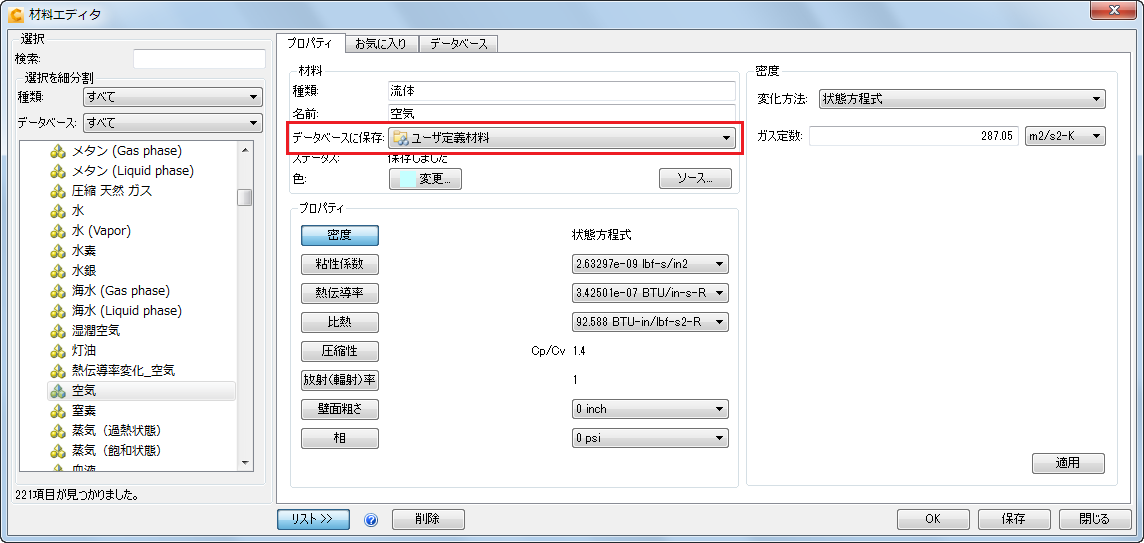

材料エディタを開くには、クイック編集ダイアログの[材料]行で[編集...]をクリックします。(または、[材料]状況依存パネルから[材料エディタ]をクリックします。)
[リスト]ボタンをクリックします。
一覧から材料を探し、クリックします。
[プロパティ]タブで、[データベースに保存]メニューからデータベースを選択します。
必要に応じてプロパティを変更し、オプションで新しい名前を指定します。
必要に応じて、[保存]をクリックします。
[OK]をクリックします。クイック編集ダイアログに材料が表示されます。

材料環境条件を設定する、またはプロパティ値を変化させるには(自然対流、圧縮性など)

デフォルトの材料データベースには、それぞれの材料について単一のバージョンが含まれています。多くは可変プロパティにより定義されています。

材料を適用する際には、[一定]あるいは[可変]の指定を行い、シナリオの動作条件を定義します。それらの条件を基に計算された材料プロパティは、変数の初期値あるいは定数として使用されます。

注: 環境設定は流体または固体のみに適用可能です。

固定または可変の指定を行うには

既定材料データベース内の多くの材料は変化するプロパティにより定義されています。シナリオにおけるプロパティの一定または可変を指定するには:

クイック編集ダイアログの[依存性]行で[設定...]をクリックします。

(または、デザインスタディバーで材料を右クリックし、[材料環境リファレンスを編集]を選択します)
[一定]または[可変]を選択します。
- 特定環境におけるプロパティを計算し、それらを一定に保つ場合には[一定]を選択します。
- 可変として定義されているプロパティに特定の値を割り当てるには、該当する材料をカスタムデータベースにコピーした後、プロパティの変化を一定に変更し、値を指定します。
- 材料で指定されているようにプロパティを変化させるには[可変]を選択します。自然対流解析および圧縮性解析に対してはこれを行ってください。
- 可変手法で定義されたプロパティのみが変化します。
- このダイアログは、一定プロパティのみを使用して定義された材料には使用できません。

この材料条件(固定または可変)は、デザインスタディバーで材料名の隣に表示されます。これにより解析種別に対して正しい値条件が設定されていることを、容易に確認することが可能になります。既定では固定が設定されています。

注: プロパティに変化が求められる場合には[可変]を選択します。自然対流解析と圧縮性解析の例をご確認ください。

変化するプロパティの設定の例

必要な場合は、環境ドリブンのプロパティについての詳細を確認する

デバイスについて

デバイスは、シンプルなオブジェクトにより複雑な部品やアセンブリを表現する強力な手法です。流れに対する影響は物理的な部品同様ですが、メッシュサイズと複雑性は格段に小さくなります。その結果、解析プロセスはより高速、効率的になります。

ほとんどのアプリケーションでは、どこに流体と固体材料を使うかははっきりしています。材料デバイスは物理オブジェクトに似ているため、Autodesk® CFD の材料デバイスと物理オブジェクトの間のマッピングがアプリケーションタイプ別に用意されています。

電子機器および照明アプリケーション

このデバイスタイプを使用して...	...これらの物理オブジェクトを表現:
サーフェス部品	板金のバッフル、熱レイヤー、接触抵抗
分布抵抗	多孔板やフィルター材料
内部ファン	システム内の軸流ファン
遠心ポンプ/ブロワー	システム内の遠心ポンプまたはブロワー
コンパクト熱モデル	集積回路
プリント基板	カスタムプリント基板
熱電素子	ペルチェ素子、電気的"ヒートポンプ"
LED	照明アプリケーション内の LED
熱交換器	電子キャビネット用空気処理装置または CRAC、電子モジュール用コールドプレート
ヒートシンク	さまざまなヒートシンクデバイスのタイプ(ピンフィンや直線フィンなど)

回転機械アプリケーション

このデバイスタイプを使用して...	...これらの物理オブジェクトを表現:
回転領域	ポンプ、コンプレッサ、タービン等の回転装置

内部流れアプリケーション

このデバイスタイプを使用して...	...これらの物理オブジェクトを表現:
サーフェス部品	板金のバッフル、熱レイヤー、接触抵抗
分布抵抗	多孔板やフィルター材料
内部ファン	システム内の軸流ファン
遠心ポンプ/ブロワー	システム内の遠心ポンプまたはブロワー

これらのデバイスの詳細については、本章最後のリンクをクリックしてください。

材料データベースについて

材料データベースにより材料データを効率的に整理、検索することができます。プロジェクト内、あるいは複数のユーザ間で材料データを整理、共有、保管、標準化するのに便利なツールです。

付属の、あるいはカスタム材料データベースを使って材料を整理および共有する

付属の材料データベース

付属のデータベースは "Default" と呼ばれています。
これには、豊富な流体、固体、ファン、LEDデバイスが含まれており、その他の材料（CTM、TEC、PCB、抵抗等）についても少なくとも1種類のサンプルが含まれています。
このデータベース内の材料を変更することはできませんが、それらをカスタムデータベースにコピーして変更することは可能です。
